有源RFID485读卡基站 WE-RU01

 产品特点

  • 可以同时探测100个电子标签,天线探测距离空旷可达100米。
  • 可以测量电子标签的无线信号场强,计算得出标签的实际距离。
  • 可以同时呼叫10 个标签进行声光提醒(仅对声光提醒标签有效)
  • 读卡天线可延展到50米(9600bps),安装部署方便。
  • 提供开放协议,方便第三方系统与读卡器通讯。
  • 提供C++源码参考,方便用户开发自己的标签定位管理系统。
  • 10~26V 宽电压供电,每个读卡器消耗电流不超过200mA(12V)
  • 铝合金外壳,坚固耐用。两侧固定耳方便挂壁安装

¥450

SKU: WE-RU01 分类: , 标签: , , , ,

产品概述

RS485读卡器WE-RU01基站安装一根读卡天线,探测标签的距离空旷可达100 米。读卡器不仅可以读取电子标签的ID 值,而且可以通过测量电子标签的无线信号场强而计算得出标签的实际距离。若干个定位基站(读卡器)一起工作,就可以确定有效范围内的电子标签的具体位置,实现对人员、物品位置的实时监控,方便人员、物品的跟踪与查找。

应用领域

标签定位被广泛应用在智能仓库管理、物流跟踪、室内导航、人员管理等众多应用领域。

距离测量公式

本产品通过对标签无线信号场强的测量计算出电子标签与天线的距离,距离与无线信号强度间为指数曲线关系,如下:

由于图表尺寸限制,只显示距离在7米内的对应关系
在上图中,有3个值是需要我们反复测量标定的。
1.L0:标签与读卡器距离为0厘米时的信号强度,测量值为-8dBm。
2.L1:标签与读卡器距离为40厘米时的信号强度,测量值为-20dBm。
3.L2:标签与读卡器距离为100厘米时的信号强度,测量值为-30dBm。
根据这三个值,推导的公式如下:

具体的算法实现,请参考我们的DEMO软件源代码

定位属性

规格书

项目 规格
系统运行灯(RUN) 常亮(偶闪)联机成功
不亮(偶闪)联机失败。
读卡天线灯(ANT) 每读到一次标签信号就闪一下。标签越多闪动越快。
RS485接口 波特率可设为9600、19200、38400、57600、115200bps
通讯距离不小于1000米
开放通讯协议
读卡天线接口 4P端子头(5V、地、串口发送、串口接收)
RS232标准协议
馈线长度最长可达50米
工作温度和湿度 -40℃~85℃,湿度小于95%(无凝结)
安装方式 吸顶安装/ 墙壁安装
电源供应 12V(0.2A),支持DC10V-DC26V宽幅电压供电
尺寸 57mm ×82mm×24mm(不含两侧固定耳)
重量 100g

图纸

安装外形尺寸

硬件接口

接口 名称 规格 说明
读卡天线接口ANT G 电源地(输出) 3.5mm 接线端子,连接DS-TX10读卡天线。
R RS232 数据接收
T RS232 数据发送
V 电源5V(输出)
指示灯 RUN 设备运行指示灯 常亮(偶闪)联机成功;不亮(偶闪)联机失败
ANT 读卡天线指示灯 收到一个标签数据闪一下,标签越多闪的越快。
地址拨码开关 ADDR 5位手动拨码器 二进制方式设定设备的RS485地址(0~31)
RS485接口 A RS485接口的A信号 3.5mm接线端子,连接RS485总线
B RS485接口的B信号
E 大地(一般不用接)
电源接口DC12V + 电源正极(12V) 3.5mm 接线端子,电压范围10V~26V(建议12V)
电源地

组网说明

RS485读卡器FB-RU01可以通过RS485总线接入FB-RN01网络读卡器,一个网络读卡器最多连接32个RS485读卡器。RS485读卡器FB-RU01将读到的标签信息上报网络读卡器FB-RN01,再由网络读卡器将所有标签信息上报给位置服务器,位置服务器对数据进行综合运算后得出标签的具体位置。

RS485读卡器FB-RU01通过RS485总线接入网络读卡器FB-RN01,由哪个网络读卡器接入就成为该网络读卡器下面的分站。一个FB-RN01网络读卡器最多可以有34个分站,每个分站都是一个独立的定位基站。

FB-RN01网络读卡器自身可以连接2根读卡天线,占用0号和1号两个分站。再通过485总线最多扩展32个FB-RU01有线读卡器,每个有线读卡器都占用1个分站号。FB-RU01有线读卡器有一个5位的拨码器,可以拨出0~31的数值,分别对应2~33号分站,详细如下:

分站号 拨码器 分站号 拨码器 分站号 拨码器 分站号 拨码器
0 网络读卡器ANT0 1 网络读卡器ANT1
2 0 0 0 0 0 3 0 0 0 0 1 4 0 0 0 1 0 5 0 0 0 1 1
6 0 0 1 0 0 7 0 0 1 0 1 8 0 0 1 1 0 9 0 0 1 1 1
10 0 1 0 0 0 11 0 1 0 0 1 12 0 1 0 1 0 13 0 1 0 1 1
14 0 1 1 0 0 15 0 1 1 0 1 16 0 1 1 1 0 17 0 1 1 1 1
18 1 0 0 0 0 19 1 0 0 0 1 20 1 0 0 1 0 21 1 0 0 1 1
22 1 0 1 0 0 23 1 0 1 0 1 24 1 0 1 1 0 25 1 0 1 1 1
26 1 1 0 0 0 27 1 1 0 0 1 28 1 1 0 1 0 29 1 1 0 1 1
30 1 1 1 0 0 31 1 1 1 0 1 32 1 1 1 1 0 33 1 1 1 1 1

资源支持

电子标签RS485读卡器WE-RU01产品手册

有源电子标签通信协议

RS485通信协议

工具软件

配套购买

网络结构及配套

RS485读卡器FB-RU01可以直接接入本公司的网络读卡器FB-RN01,这样可方便的构建一个完整覆盖整个区域的读卡器网络,对整个区域内的所有电子标签进行位置定位和管理。
典型拓扑结构如下:

RS485读卡器FB-RU01将读卡天线接收到的标签信息通过RS485总线发送给网络读卡器FB-RN01,网络读卡器将整个区域内的标签信息再通过网络发送给用户的客户端。

网络读卡器提供开发的通信协议,用户简单编程就可以获取整个区域内的标签信息了。然后在获取原始标签数据的基础上,开发属于自己的应用,如定位、人员管理、仓储管理、物流跟踪等。

相关产品

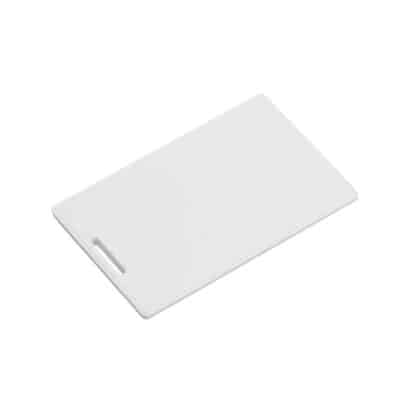

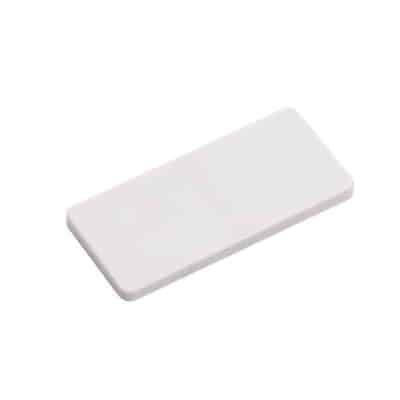

以下产品是我们各类标签,此产品无法单独使用,需要配合我们的各种读卡器来满足您的实际场景需求
