产品特点
- 工业级别内核，性能稳定可靠
- 芯片主频高达320M
- 电源防止反接设计
- 5V-36V宽电压设计，适合各种工控现场
- 瞬间大电流保护，防雷击、电源切换
- 静电ESD保护，防止粉尘、电弧的破坏
- 看门狗功能，24小时稳定运行
- 固件升级通过网络进行
- 提供SDK支持
- 工作温度：-45度—85度
¥59
产品概述

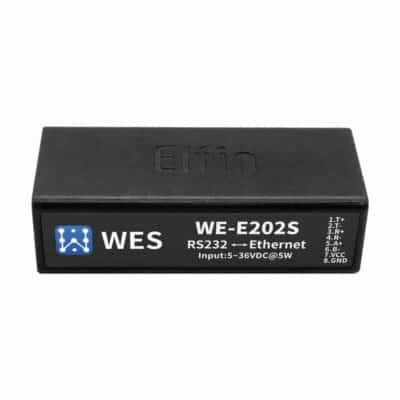

WE-E202S/E204S 串口服务器提供了一种 RS232/RS485 和 TCP/IP 之间协议转换的产品，满足产品串口到以太网数据传输的通道的解决方案，本产品集成了 MAC 等以太网硬件协议，集成了 TCP/IP 协议栈、内存管理、10/100M 以太网收发器、高速串口、RS232 或 RS485 等丰富的硬件接口，并且基于FreeRTOS 操作系统， 产品包含了 web 网页，可以方便的供远程配置、监控和调试。
WE-E202S/E204S 串口服务器采用高集成的硬件和软件平台。
WE-E202S/E204S 串口服务器尺寸 61mm x 26mm x 17.8mm
应用领域
串口服务器把串口设备连接到因特网，符合 TCP/IP 协议传输串口数据
- 远程设备监控
- 生产资产追踪和监控
- 安防领域
- 工业传感器和控制器
- 健康医疗设备
- ATM 设备
- 数据采集设备
- UPS 电源管理设备
- 电信设备
- 数据显示设备
规格书
| 分类 | 参数 |
| 系统信息 | |
| 处理器/主频 | Cortex-M3/96MHz |
| Flash/SDRAM | 2MB/128KB |
| 操作系统 | FreeRTOS |
| 以太网接口 | |
| 端口 | 1 |
| 接口标准 | 10/100M Base-T 自动协商 |
| 网络变压器 | 集成 |
| 网络协议 | IP，TCP，UDP，DHCP，DNS，HTTP Server/Client，ARP， AutoIP， ICMP， Telnet，NTP， Modbus TCP，TLS 1.2 |
| 安全性协议 | AES 128Bit DES3 |
| 串口 | |
| 端口数 | FB-E202S：1 RS232 FB-E204S：1 RS485 |
| 数据位 | 5，6，7，8 |
| 停止位 | 1，2 |
| 校验位 | None，Even，Odd |
| 波特率 | TTL：600 bps~460800bps |
| 流控 | 无流控 |
| 软件 Xon/ Xoff 流控 | |
| 软件 | |
| 网页配置 | Http 网页配置 |
| 客户可自定义定制 Http 网页 | |
| 配置方式 | Web 网页 Cli 命令 XML 文件导入 Telnet 配置 IOTService 配置软件UART 快速配置 |
| 固件升级 | 网页，IOTService 工具 |
| 基本参数 | |
| 尺寸 | 61 x 26 x 17.8 mm |
| 工作温度 | -40 ~ 85°C |
| 保存环境 | -45 ~ 105°C， 5 ~ 95% RH（无凝水） |
| 输入电压 | FB-E202S，FB-E204S：5～18VDC |
| 工作电流 | ~100mA |
| 功耗 | <400mW |
图纸
外形尺寸
接口定义
| 管脚 | 描述 | 网络名 | 信号类型 | 说明 |
| 1 | 以太网输出+ | TX+ | O | 连接到标准 RJ45 网线 PIN1 |
| 2 | 以太网输出- | TX- | O | 连接到标准 RJ45 网线 PIN2 |
| 3 | 以太网输入+ | RX+ | I | 连接到标准 RJ45 网线 PIN3 |
| 4 | 以太网输入- | RX- | I | 连接到标准 RJ45 网线 PIN6 |
| 5 | 通讯串口 1TX | UART1_TXD | O | RS232 电平 |
| 6 | 通讯串口 1RX | UART1_RXD | I | RS232 电平 |
| 7 | 电源供电输入 | VCC | Power | 5～18VDC |
| 8 | 电源地 | GND | Power | |
|
9 |
绿色状态灯 |
Net |
O |
上电时亮：供电正常。
灭 0.3 秒，亮 3 秒：以太网连接正常。 灭 0.3 秒，亮 0.3 秒：以太网连接异 |
| 常。 | ||||
| 灭：无数据交互 | ||||
| 10 | 琥珀色
数据传输指示灯 |
Active | O | 灭 0.3 秒，亮 0.9 秒：串口输出数据
灭 0.3 秒，亮 0.3 秒：串口接收数 |
| 据常亮：双向收发。 |
备注：本设备的串口无硬件流控功能，物理电平±7V
RJ45连接
型号和配件
接口转换电缆
可以按照示意图制作电缆
导轨及支架
固定支架
导轨支架尺寸图
支架安装示意图
用户安装示意图
