产品特点
- 工业品质、稳定可靠、透传加密数据传输
- 看门狗电路设计保证24小时连续工作
- 4G全网通
- 5模13频
- 独立外挂MCU
- 虚拟串口、远程管理、支持阿里云服务
- 网络可远程升级固件
- 用户可通过M2M短信平台向设备发送信息来配置参数
- 5V-36V宽电压工作范围，电源防反接功能
- 静电ESD保护
¥252
产品概述

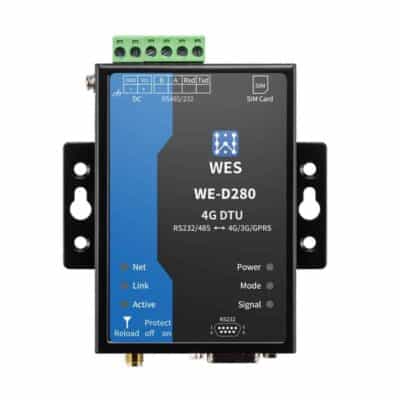

WE-D280是五模全网通4G DTU，支持移动、联通2G/3G/4G，电信4G网络，网络支持最大下行速率150Mbps和最大上行速率50Mbps。
WE-D280内置丰富的网络协议，集成RS232/RS485标准数据传输接口，方便传统串口设备联网使用
应用领域
WE-D280模块把串口设备连接到因特网，符合TCP/IP协议传输串口数据
- 远程设备监控
- 生产资产追踪和监控
- 安防领域
- 工业传感器和控制器
- 健康医疗设备
- ATM设备
- 数据采集设备
- UPS电源管理设备
- 电信设备
- 数据显示设备
- 手持设备
- 考勤系统和终端设备
| 尺寸 | 95 × 65 × 25 毫米 |
|---|
规格书
| 分类 | 参数 |
| 系统信息 | |
| 处理器/主频 | Cortex-M3/96MHz |
| 操作系统 | FreeRTOS |
| 2G/3G/4G接口 | |
| 发射功率 | LTE-TDD: Class 3(23dBm+1/-3dB)
LTE-FDD: Class 3(23dBm±2dB) WCDMA: Class 3(24dBm+1/-3dB) TD-SCDMA: Class 3(24dBm+1/-3dB) GSM900: Class 4(33dBm±3dB) DCS1800: Class 1(30dBm±3dB) GSM900 8-PSK: Class E2(27dBm±3dB) DCS1800 8-PSK: Class E2(26dBm±3dB) |
| 接收灵敏度 | FDD B1: -96dBm(10M)
FDD B3: -96dBm(10M) FDD B5: -96dBm(10M) FDD B8: -96.5dBm(10M) TDD B38: -96dBm(10M) TDD B39: -97dBm(10M) TDD B40: -96.5dBm(10M) TDD B41: -96dBm(10M) WCDMA B1: -110dBm WCDMA B8: -111dBm TDSCDMA B34: -109dBm TDSCDMA B39: -109dBm GSM 900M: -109dBm GSM 1800M: -109dBm |
| LTE | 最大支持non-CA CAT4
支持1.4~20MHz射频带宽 下行支持多用户MIMO FDD：最大上行速率50Mbps，最大下行速率150Mbps TDD：最大上行速率35Mbps，最大下行速率130Mbps |
| WCDMA | 3GPP R8 DC-HSPA+
16-QAM,64-QAM和QPSK modulation 最大上行5.76Mbps 最大下行42Mbps |
| TD-SCDMA | CCSA Relese 3
最大上行2.2Mbps 最大下行4.2Mbps |
| GSM/GPRS | R99：
CSD传输速率：9.6Kbps/14.4Kbps GPRS： 支持GPRS multi-slot class 12 编码方式：CS-1/CS-2/CS-3/CS-4 |
| 串口 | |
| 端口数 | 1 |
| 接口标准 | RS232：沉金公头DB9接头
RS485：5.08mm接线端子 RS232 /RS485两种串口类型中只能选择其中一种进行通讯 |
| 数据位 | 7，8 |
| 停止位 | 1，2 |
| 校验位 | None，Even，Odd |
| 波特率 | TTL：1200 bps~460800 bps |
| 流控 | 无流控
半双工（RS485） 硬件RTS/CTS、DSR/DTR（RS232）
|
| 软件 | |
| 配置方式 | 串口AT指令
IOTService串口配置软件 IOTService网络配置软件 |
| 固件升级 | 串口或OTA升级 |
| 基本参数 | |
| SIM卡接口 | 标准大卡(1.8V/3V) |
| 尺寸 | 95mm x 65mm x 25mm |
| 工作温度 | -40 ~ 70° |
| 保存环境 | -45 ~ 105°C， 5 ~ 95% RH（无凝水） |
| 输入电压 | 9～36VDC |
| 工作电流 | ~300mA@9V |
图纸
外形尺寸

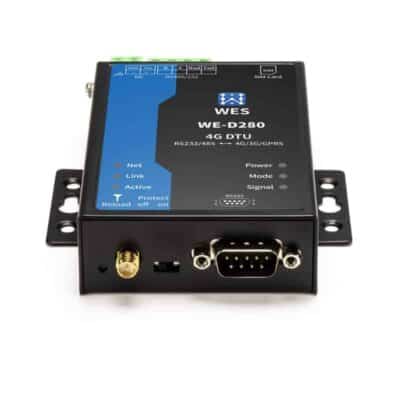

接口定义
| 功能 | 名称 | 描述 |
| 外部接口 | DC | 直流9~36V输入 |
| RS485/RS232 | RS485 A+接口
RS485 B-接口 RS232 Rxd接口 RS232 Txd接口 使用RS485或者RS232(不能同时使用) |
|
| SIM Card | 标准SIM 卡插糟 | |
| Earth | 接保护地 | |
| Antenna | 4G SMA天线接口 | |
| RS232 | 9-PIN RS232 | |
| LED指示灯 | NET | 网络状态指示灯
0.2s On -> 1.8s Off：搜网状态 1.8s On ->0.2s Off：待机状态（目前无此待机状态） 0.125 On -> 0.125 Off：网络正常通讯状态 |
| Link | Socket状态双色指示灯
蓝色On：Socket A通道通讯正常建立 绿色On：Socket B通道通讯正常建立 |
|
| Active | 串口数据收发双色指示灯
蓝色On：串口有数据输出 绿色On：串口有数据输入 |
|
| Power | 3.3V电源指示灯 | |
| Mode | 网络模式指示灯
On：连接到4G LTE网络 Off：连接到其他 |
|
| Signal | 注册到网络的信号强度指示灯
On：信号强度强(>=22) 0.9s On -> 0.9s Off：信号强度中等(22>Signal>15) 0.3s On -> 1.2s Off：信号强度稍弱(15>Signal>4) Off：信号强度弱（一般没插天线） |
|
| 按钮 | Reload | 长按3秒以上松开，参数恢复出厂设置 |
| 拨码开关 | Protect | 参数保护功能
on：参数保护，此时无法修改产品参数 off：参数不保护，此时可修改参数。 |
型号和配件
