产品概述

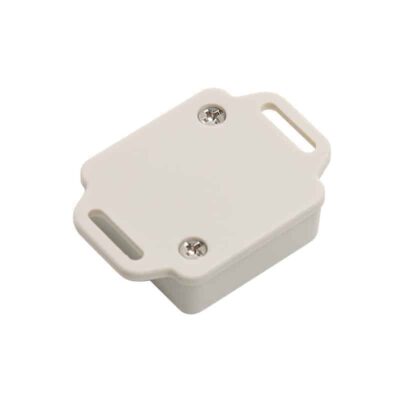

WE-T35远距离电子标签是专门用来对人员或物品进行定位的电子标签。电子标签定期向外无线广播标签ID 信息,发送距离最远可达100 米。标签读卡器不仅可以接收到附近标签的ID 信息,而且可以根据无线信号的场强计算出该标签距读卡器的距离。通过对多个读卡器接收数据的综合分析,可以得出该标签的具体位置。
将电子标签固定在周转箱、物料箱、叉车等表面,在室内四周或顶面安装若干个读卡器,可实现对室内物品位置的实时监控,方便物品的跟踪与查找。将电子标签佩带在人员身上,可以实现对人员的动态、实时考勤。电子标签与手持式读卡器配合使用,可以方便的实现物品查找和人员点名。
应用行业
定位电子标签被广泛应用在智能仓库管理、物流跟踪、室内导航、人员管理等众多应用领域。
定位原理
世电科技ZIGBEE定位技术及应用
标签测距公式
基站接受标签场强跟距离有关
对标签无线信号场强的测量计算出电子标签与天线的距离,距离与无线信号强度间为指数曲线关系
有3个值是需要我们反复测量标定的
1、 L0:标签与读卡器距离为0厘米时的信号强度,测量值为-8dBm。
2、 L1:标签与读卡器距离为40厘米时的信号强度,测量值为-20dBm。
3、 L2:标签与读卡器距离为100厘米时的信号强度,测量值为-30dBm
根据这三个值,推导的公式如下:
由于图表尺寸限制,只显示距离在6米内的对应关系
标签定位原理
安装基站测量标签的大致位置
在仓库、车间的四周安装好定位基站(读卡器)就可以测量出标签的大致位置。在有效范围内每个基站都会得到该电子标签与自己的距离,根据2~3个最靠近电子标签的基站的测试值,便可能得到该电子标签在空间的大致位置。定位精度1~3米
典型应用方框图
设备接入方式
可接入32个485读卡器
可接入16个无线读卡器
人员定位连接方式
运动检测改善标签使用寿命
选择“运动检测”工作模式的电子标签时,标签长时间没有运动时(默认10分钟),标签自动停止工作。这样可以有效节省电量,大幅延长了标签使用的时间。当标签用作人员、车辆的定位时,推荐选择“运动检测”工作模式的电子标签。标签从运动状态到静止状态的检测时间默认为十分钟(可以定制为1~60分钟)。静止状态标签默认不工作(可以定制为慢速工作,1~60秒发一次)。需要定制的和我们客服联系后下单
直接使用手持机查找标签
没有安装定位系统,仍然可以仅使用手持机查找标签。直接在手持机上输入标签ID,或者使用盘点软件将物品的标签ID发送到手持机,手持机启动查找,可以确认标签是否在附近,确认标签初步位置后,让手持机发送指令激活标签,通过声光提醒可以轻松找到标签。方法如下:
打开手持机,进入“查找”页面,输入对应的标签编码,点击“启动”按钮,就可以查找该标签是否在附近。如查找标签在附近,手持机会显示该标签与手持机的的实际距离,你可以根据距离值判断标签的远近,快速确定标签在哪个区域,提高物品查找的效率。
被查找的电子标签发光(不断闪烁),提醒用户标签的位置。如果仍无法找到,可以点击右下方的喇叭按钮,被查找的电子标签会发出“哔 哔 哔”的蜂鸣声音,让你更方便的找到该标签
产品介绍
读卡器及基站
提供适应不同行业的读卡器及基站,覆盖半径:100m;平均功耗:<5W;供电:12V
标签
搭配不同尺寸的标签,以适应不同需求,低功耗,远距离,声音效果、LED亮度,防拆,防水等不同特点
软件及接口
免费提供软件;Win7 /Win 10/Win Server 2012 R2;并开放接口供您的应用程序调用
行业应用说明
生产管理系统呼叫标签
将标签定位功能植入生产管理系统,管理系统不仅可以知道标签的位置,必要时,可以直接呼叫标签,让标签发光、发声,通过声光提醒轻松确定物品位置,生产流程更准确、高效。
生产管理系统把呼叫指令发送给标签定位系统,标签定位系统根据标签的当前位置,由离标签最近的基站(读卡器)向标签发送呼叫指令,被呼叫的标签发出声光提醒。
医院设备资产管理
医院资产管理包括:①一般办公设备,指常用的办公与事务方面的设备;②专用设备,是指属于医院所有专门用于某项工作的设备;③药品和陈列品等管理。这些物品多而杂,人工管理起来费时费力,而且每次的盘点都容易出现纰漏
使用世电科技的ZIGBEE定位标签和读卡器,结合软件的流程可以搭配一套完整系统。
更多信息人员考勤打卡系统
很多工厂和企业为了安全的需要,要求工作期间肩部允许携带手机进入工作场所,但又需要信息及时和准确的发送到工作人员;世电客户研发的LCD标签,专门用于人员考勤和智能打卡功能;整个系统可以提供无感打卡、轨迹重放、人员呼叫、危险通知;并提供数据接口,客户可以实现与微信的数据互通;让用户可以在标签上接收微信的短信信息。
仓库管理系统
仓储物品3米精确定位系统采用zigbee组网技术,基于zigbee技术实现人员卡精确定位,定位精度可达1-5m。系统覆盖范围广,单个基站可以实现100m信号覆盖,并可以支持无限极基站级联,适应各种仓库状况布设要求
更多信息隧道工地管理系统
在隧道工程的施工建设过程中,安全管理始终是各施工单位非常关注的问题;世电基于自有ZIGBEE定位技术和UWB定位技术,提供隧道项目中多种性价比较高的解决方案;已经实施的案例在人员打卡、人员数字的统计、过程监控得到充分的验证和客户良好的反馈。
