远距离定位RFID电子标签有源2.4GHz标签工地人员定位标签WE-T22H

 产品特点

  • 1颗CR2450纽扣电池可以发射1200万次,可以自己更换电池。
  • 有欠压提醒和实时电量显示,欠压后余电可以发射100万次。
  • 可以检测是否在运动,标签静止十分钟停止工作更省电。
  • 无线发射功率100mW,发射距离可达300米,待机功耗仅需2uA。
  • 无线频段采用4GHz全球开发微波频段,无需申请和付费。
  • 外壳使用工程塑料,防护等级IP65,户外可淋雨。

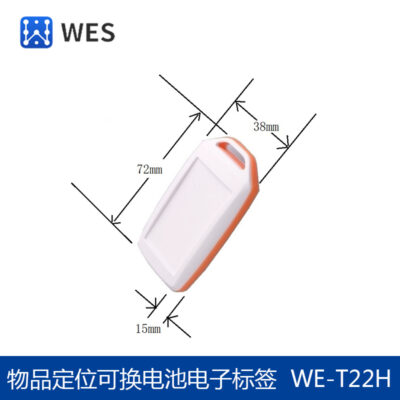

  • 外形尺寸72mm*38mm*15mm,钥匙扣佩带更方便。
  • 工作温度-20℃ ~60℃(可以更换-40℃低温电池)

¥52

SKU: WE-T22H 分类: , , 标签: , ,

产品概述

WE-T22H远距离电子标签是专门用来对人员或物品进行定位的电子标签。电子标签定期向外无线广播标签ID 信息,发送距离最远可达300 米。标签读卡器不仅可以接收到附近标签的ID 信息,而且可以根据无线信号的场强计算出该标签距读卡器的距离。通过对多个读卡器接收数据的综合分析,可以得出该标签的具体位置。

将电子标签固定在周转箱、物料箱、叉车等表面,在室内四周或顶面安装若干个读卡器,可实现对室内物品位置的实时监控,方便物品的跟踪与查找。将电子标签佩带在人员身上,可以实现对人员的动态、实时考勤。电子标签与手持式读卡器配合使用,可以方便的实现物品查找和人员点名。

应用行业

定位电子标签被广泛应用在智能仓库管理、物流跟踪、室内导航、人员管理等众多应用领域

定位原理

世电科技ZIGBEE定位技术及应用

标签测距公式

基站接受标签场强跟距离有关

对标签无线信号场强的测量计算出电子标签与天线的距离,距离与无线信号强度间为指数曲线关系

有3个值是需要我们反复测量标定的

1、 L0:标签与读卡器距离为0厘米时的信号强度,测量值为-8dBm。
2、 L1:标签与读卡器距离为40厘米时的信号强度,测量值为-20dBm。
3、 L2:标签与读卡器距离为100厘米时的信号强度,测量值为-30dBm

根据这三个值,推导的公式如下:

由于图表尺寸限制,只显示距离在6米内的对应关系

标签定位原理

安装基站测量标签的大致位置

在仓库、车间的四周安装好定位基站(读卡器)就可以测量出标签的大致位置。在有效范围内每个基站都会得到该电子标签与自己的距离,根据2~3个最靠近电子标签的基站的测试值,便可能得到该电子标签在空间的大致位置。定位精度1~3米

典型应用方框图

设备接入方式

可接入32个485读卡器

可接入16个无线读卡器

人员定位连接方式

运动检测改善标签使用寿命

选择“运动检测”工作模式的电子标签时,标签长时间没有运动时(默认10分钟),标签自动停止工作。这样可以有效节省电量,大幅延长了标签使用的时间。当标签用作人员、车辆的定位时,推荐选择“运动检测”工作模式的电子标签。标签从运动状态到静止状态的检测时间默认为十分钟(可以定制为1~60分钟)。静止状态标签默认不工作(可以定制为慢速工作,1~60秒发一次)。需要定制的和我们客服联系后下单

直接使用手持机查找标签

没有安装定位系统,仍然可以仅使用手持机查找标签。直接在手持机上输入标签ID,或者使用盘点软件将物品的标签ID发送到手持机,手持机启动查找,可以确认标签是否在附近,确认标签初步位置后,让手持机发送指令激活标签,通过声光提醒可以轻松找到标签。方法如下:
打开手持机,进入“查找”页面,输入对应的标签编码,点击“启动”按钮,就可以查找该标签是否在附近。如查找标签在附近,手持机会显示该标签与手持机的的实际距离,你可以根据距离值判断标签的远近,快速确定标签在哪个区域,提高物品查找的效率。

被查找的电子标签发光(不断闪烁),提醒用户标签的位置。如果仍无法找到,可以点击右下方的喇叭按钮,被查找的电子标签会发出“哔 哔 哔”的蜂鸣声音,让你更方便的找到该标签

产品介绍

读卡器及基站

ZigBee

RFID定位标签/读卡模块

基站

基站

基站

基站

基站

基站

提供适应不同行业的读卡器及基站,覆盖半径:100m;平均功耗:<5W;供电:12V

标签

标签

标签

标签

标签

标签

标签

搭配不同尺寸的标签,以适应不同需求,低功耗,远距离,声音效果、LED亮度,防拆,防水等不同特点

软件及接口

免费提供软件;Win7 /Win 10/Win Server 2012 R2;并开放接口供您的应用程序调用

行业应用说明

生产管理系统呼叫标签

将标签定位功能植入生产管理系统,管理系统不仅可以知道标签的位置,必要时,可以直接呼叫标签,让标签发光、发声,通过声光提醒轻松确定物品位置,生产流程更准确、高效。
生产管理系统把呼叫指令发送给标签定位系统,标签定位系统根据标签的当前位置,由离标签最近的基站(读卡器)向标签发送呼叫指令,被呼叫的标签发出声光提醒。

医院设备资产管理

医院资产管理包括:①一般办公设备,指常用的办公与事务方面的设备;②专用设备,是指属于医院所有专门用于某项工作的设备;③药品和陈列品等管理。这些物品多而杂,人工管理起来费时费力,而且每次的盘点都容易出现纰漏

使用世电科技的ZIGBEE定位标签和读卡器,结合软件的流程可以搭配一套完整系统。

更多信息
人员考勤打卡系统

很多工厂和企业为了安全的需要,要求工作期间肩部允许携带手机进入工作场所,但又需要信息及时和准确的发送到工作人员;世电客户研发的LCD标签,专门用于人员考勤和智能打卡功能;整个系统可以提供无感打卡、轨迹重放、人员呼叫、危险通知;并提供数据接口,客户可以实现与微信的数据互通;让用户可以在标签上接收微信的短信信息。

仓库管理系统

仓储物品3米精确定位系统采用zigbee组网技术,基于zigbee技术实现人员卡精确定位,定位精度可达1-5m。系统覆盖范围广,单个基站可以实现100m信号覆盖,并可以支持无限极基站级联,适应各种仓库状况布设要求

更多信息
隧道工地管理系统

在隧道工程的施工建设过程中,安全管理始终是各施工单位非常关注的问题;世电基于自有ZIGBEE定位技术和UWB定位技术,提供隧道项目中多种性价比较高的解决方案;已经实施的案例在人员打卡、人员数字的统计、过程监控得到充分的验证和客户良好的反馈。

定位属性

,

规格书

标签上报数据

标签每秒(生产时可以调整)上报一次数据,上报的数据经读卡器提交给用户。主要包括标签ID、标签类型、欠压提醒、扩展数据等内容。不同类型的标签,除“扩展数据”外,其他数据的格式都是相同的,详细内容请参考读卡器的使用说明书。

本标签的扩展数据只有一个字节,具体如下:

电量指示:0~A,分别表示0%~100%的电量。比如电量指示为6,表示标签还有60%的电能。

数值 电量
0 0%
1 10%
2 20%
3 30%
4 40%
5 50%
6 60%
7 70%
8 80%
9 90%
10(十六进制”A”) 100%

注:读卡器读到的完整的标签数据包的格式请参考读卡器的使用说明书。



运动检测模式

标签长时间(默认10分钟)没有运动时,标签自动停止工作。这样可以有效节省电能,大幅延长了标签使用的时间,特别适合标签在人员、车辆定位方面的应用。
标签从运动状态切换到静止状态的检测时间,换句话说,在运动状态长时间没有检测到运动事件而切换到静止状态的时间,出厂默认为十分钟。用户如果需要修改检测时间的长度,可以和我们客服联系。
进入静止状态后,标签默认停止工作(不发射ID信息),如果用户需要标签在静止状态仍保持慢速工作,可以和我们客服联系,工作频率可以选择为1秒1次~60秒1次。

安装方式

安装方式:

将电子标签用钥匙圈悬挂或用扎带捆绑。

标签尺寸:

应用搭配

此产品无法单独使用,需要配合我们的读卡器及手持机

以下是我们的各类场景的读卡器,便于呼叫和查找标签,因此需要与标签配合使用

联系我们的销售人员给您参考建议:

¥778
¥128
¥680
¥598
¥226
¥328
¥3,800
¥538
¥665
¥688
¥450
¥585

注意事项

1)保持标签表面的干燥。

2)不要将其放在金属较多的地方。

3)不要将其放在密闭的空间内。

4)不要放在有腐蚀性物品附近。

5)请在其正常的工作温湿度下使用。

6)检修不得随意更改产品元器件的参数,规格,型号。

资源支持

产品的规格书资料(PDF文档)

WE-T22H远距离定位电子标签产品手册
