ZigBee定位产品选型手册

文章分类:产品手册  |  标签 ,
Zigbee定位技术采用标签到达最少三个基站的最强信号强弱值交叉点来实现1-3米的区域粗略定位。 ZigBee定位标签系统采用当前主流的2.4G的ZigBee定位技术,整个系统一般由低功耗ZigBee电子标签Tag,接收标签信号的基站天线Antenna,接收基站天线信号的读卡器Reader,和提供位置算法服务器的硬件位置服务器Location Server,以及上层应用业务逻辑软件构成。

盘点服务器视频介绍

定位标签-Tag

    电子标签是专门用来对人员和物品进行定位的无线射频发射器,它可以定期向外无无线广播标签ID信息,一般具有体型小;携带安装方便;功耗低等特点。定位电子标签被广泛应用在智能仓库管理,物流跟踪,室内导航,人员管理等众多应用领域

WE-T60

  • 无线发射功率4.5dBm,发射距离不小于80米。
  • 声光、震动提醒有新短信,最多可以存储500条短信。
  • 1.54寸高亮OLED显示屏,阳光下短信内容清晰可见。
  • 500mAH电池,USB接口充电,充一次电待机3个月以上。
  • 实体左右按键,方便查看短信。SOS按键,启动报警求助。
  • 选配RFID ID/IC卡,近距离刷卡、远距离定位双模工作。
  • 标准工卡尺寸(80mm*60mm),厚度10mm,方便佩戴。
  • 工业塑料外壳,坚固耐用。镭雕标签ID号码,一目了然。
  • 重量小于45克,工作温度-20℃ ~70℃

定位基站天线─Antenna

    ZigBee基站天线Antenna可以探测周边的电子标签,探测距离空旷可达150米。Antenna不仅可以读取ZigBee电子标签的ID值,而且可以通过测量电子标签的无线信号场强而计算得出标签的实际距离。若干个读卡天线一起工作,就可以确定有效范围内的电子标签的具体位置,实现对人员、物品位置的实时监控,方便人员、物品的跟踪与查找。基站天线Antenna内部集成了天线模块,低噪声放大模块,电源供给模块,对外提供RS-232异步串行通讯接口。用户可以直接将Antenna接入自己的设备,也可以接入我们的Reader获取标签数据。

Antenna(WE-TX20)

  • 无线发射功率4.5dBm,发射距离不小于80米。
  • 声光、震动提醒有新短信,最多可以存储500条短信。
  • 1.54寸高亮OLED显示屏,阳光下短信内容清晰可见。
  • 500mAH电池,USB接口充电,充一次电待机3个月以上。
  • 实体左右按键,方便查看短信。
  • SOS按键,启动报警求助。 选配RFID ID/IC卡,近距离刷卡、远距离定位双模工作。
  • 标准工卡尺寸(80mm*60mm),厚度10mm,方便佩戴。 工业塑料外壳,坚固耐用。镭雕标签ID号码,一目了然。
  • 重量小于45克,工作温度-20℃ ~70℃

定位基站读卡器─Reader

    读卡器Reader用来接收基站天线Antenna的标签信息并转发现场的网络设备或者位置服务器Server,基站天线Antenna和读卡器Reader之间通过433MHz无线连接。通过各种读卡器Reader接收和转接,可以把现场众多的标签Tag消息接收起来并集中统一管理。

WE-RW01

  • 无线发射功率4.5dBm,发射距离不小于80米。
  • 声光、震动提醒有新短信,最多可以存储500条短信。
  • 1.54寸高亮OLED显示屏,阳光下短信内容清晰可见。
  • 500mAH电池,USB接口充电,充一次电待机3个月以上。
  • 实体左右按键,方便查看短信。SOS按键,启动报警求助。
  • 选配RFID ID/IC卡,近距离刷卡、远距离定位双模工作。
  • 标准工卡尺寸(80mm*60mm),厚度10mm,方便佩戴。
  • 工业塑料外壳,坚固耐用。
  • 镭雕标签ID号码,一目了然。 重量小于45克,工作温度-20℃ ~70℃

定位位置服务器--Server

位置服务器接入各定位基站,接收各类标签读卡器发来的标签信息,通过数据分析运算得出各标签的位置信息,并最终将这些位置信息发布给用户自己的应用系统。

可以在位置服务器上规划各区域的地图,并在地图上对定位基站进行标注。使用我们的客户端软件就可以观察、维护各基站状态,实时查看地图,了解标签在地图上的实时位置。也可以在可以在位置服务器上设置位置数据的网络平台接收地址,服务器会将位置数据不间断的推送给用户指定的网络平台。平台应用软件接收到数据后,再将标签位置应用到自己的行业系统应用中。

WE-LS01

  • 可以同时接入不少于500个定位基站。
  • 可以组建物理隔离的定位网络。 对外发送UDP位置数据,方便系统集成。
  • 提供开发SDK,支持深度定制开发。
  • 提供免费的应用APP软件。
  • 实时查看标签位置 9~30V宽电压供电,有效滤除电压纹波 嵌入式Linux操作系统。
  • 稳定可靠 通讯接口内外隔离,有EMC保护和静电防护

定位盘点服务器-Server

    使用带声光提醒功能的电子标签,用户可以根据地图指示导航到物品附近,然后在移动APP上开启声光提醒,找东西更快、更准确。找到后,按一下标签上的确认按键,标签会自动停止声光提醒,APP上也会标记货已找到,方便批量找货。
    使用带防拆功能的电子标签(电子铭牌),如果标签被拆下,系统会立即发出告警事件,提醒用户及时处理

WE-LS10

  • 无线发射功率4.5dBm,发射距离不小于80米。
  • 声光、震动提醒有新短信,最多可以存储500条短信。
  • 1.54寸高亮OLED显示屏,阳光下短信内容清晰可见。
  • 500mAH电池,USB接口充电,充一次电待机3个月以上。
  • 实体左右按键,方便查看短信。SOS按键,启动报警求助。
  • 选配RFID ID/IC卡,近距离刷卡、远距离定位双模工作。
  • 标准工卡尺寸(80mm*60mm),厚度10mm,方便佩戴。 工业塑料外壳,坚固耐用。
  • 镭雕标签ID号码,一目了然。
  • 重量小于45克,工作温度-20℃ ~70℃

定位考勤服务器─Server

    使用带SOS求救功能的电子标签,员工如遇紧急状况可以按下SOS按钮求救,企事业单位及时救援,保障员工生命财产安全。
对于不方便使用手机的一线操作人员,可以佩戴短信电子标签,管理者可以通过考勤系统发送短消息到员工电子标签,方便工作计划安排和任务变动提醒,提高团队沟通效率和作业效率。

WE-LS20

  • 可以同时接入不少于500个定位基站。
  • 可以同时采集不少于1万张电子标签的位置信息。
  • 32G独立存储空间存放动态考勤记录和历史轨迹数据。
  • 自动保存至少3个月历史轨迹数据和1年动态考勤数据。
  • 四核Cortex-A7处理器,主频1.2GHz,8G内核存储空间。
  • 嵌入式Linux操作系统,稳定可靠。
  • 通讯接口内外隔离,有EMC保护与静电防护。
  • 全铝冰刺散热机箱,全封闭无风扇,适合各种严酷环境。
  • 免费设备管理软件、免费考勤电脑软件、移动端APP。

仓库进销存SaaS解决方案

云位仓是基于ZigBee标签的云端SasS进销存仓库管理应用系统软件,能够实现对中小型仓库进行精确的货物快速盘点查找、入库、出库、调拨等功能,提升仓库的管理效率。
使用配套的云位仓软件和移动APP,可以查看各物品当前的实时位置、商品的出入库记录、盘点记录、调拨记录数据,相关数据可以下载保存。
使用带声光提醒功能的电子标签,用户可以根据地图指示导航到物品附近,然后在移动APP上开启声光提醒,找东西更快、更准确。找到后,按一下标签上的确认按键,标签会自动停止声光提醒

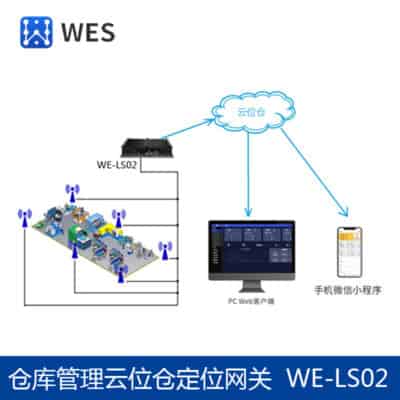

云位仓网关

WE-LS02
世电科技针对各种不同的应用场景推出了多种防水等级和 体型大小有差异的标签,满足各种用户的应用需求。

WE-T20

IP67
60*37*15mm
>3年
不可换(电池)
粘贴、捆扎

WE-T22H

IP65
72*38*15mm
>3年
可换(电池)
悬挂、捆扎

WE-T26

IP65
48*34*13mm
>2.5年
不可换(电池)
粘贴、捆扎

WE-T28

IP45
83*52*5.8mm
>2年
可换(电池)
悬挂、卡套

WE-T33

P67
78*48*5mm
>6年
不可换(电池)
粘贴

WE-T32

P56
72*33*4.2mm
>2.5年
不可换(电池)
粘贴、磁吸

WE-T37 牛羊牲畜 P67 46*13*2mm >3年 可换(电池) 悬挂、耳标
WE-T72 安全帽 IP67 61*36*25mm >3年 可换(电池) 螺钉、黏贴

WE-T51

P56
62*40*25mm
>2年
可换(电池)
磁吸、螺丝

WE-T52

IP45
100*35*15mm
5000次呼叫
锂电池充电
粘贴、螺丝

WE-T56

IP45
56*35*10mm
1000次呼叫
可换(电池)
粘贴、悬挂

WE-T60

IP45
80*60*8mm
3个月
锂电池充电
悬挂

WE-T70

IP45
100*35*15mm
48小时
太阳能充电
粘贴、磁吸

WE-T76

IP45
100*35*15mm
30分钟呼叫
太阳能充电
粘贴、磁吸

WE-T78

IP67
83*58*36mm
>3年
太阳能充电
螺丝、粘贴

WE-T96

IP65
61*36*25mm
>3年
可换电池
粘贴、螺丝

世电科技针对各种不同的应用场景推出了多种防水等级和 体型大小有差异的标签,满足各种用户的应用需求。
WE-RW01 433MHz读卡器 最远无线距离2000米 10~26V宽电压供电 工作-40℃~+85℃ 尺寸57*83*24mm 拨码开关选择频段 提供SDK开发包
WE-RU01 RS485读卡器 波特率设置可选 10~26V宽电压供电 工作-40℃~+85℃ 尺寸57*83*24mm 拨码开关选择地址 提供SDK开发包
WE-RWN02 无线433MHz转以太网读卡器 DHCP;UDP,TCP/IP 支持HTTP协议 无线频段433MHz 发射功率30dBm 工作-40℃~+85℃ 尺寸82*103*33mm 提供SDK开发包
WE-RN01 RS485转以太网读卡器(标准) DHCP;UDP;TCP/IP 支持HTTP协议 最多支持32个RS485 工作-40℃~+85℃ 尺寸80*103*33mm 提供SDK开发包
WE-RN01C RS485转以太网读卡器(互联网) DHCP;UDP,TCP/IP 支持HTTP协议 支持32个RS-485 工作-40℃~+85℃ 尺寸80*103*33mm 提供SDK开发包 支持接入第三方系统

应用案例

ZigBee远距离定位在智慧公交自动报站的应用

现有公交车自动报站系统主要是通过卫星定位公交车坐标,根据坐标下发报站指令,基于卫星信号受到多变环境干扰,导致定位不精准,时有信号飘移误差,导致卫星信号减弱或者没有信号,这时通过卫星定位就会出现误报或漏报情况。海南世电基于ZigBee定位解决方案可提高读卡精准度和稳定性,使用读卡天线WE-TX20、太阳能电子标签WE-T78和全网通4G CAT1 DTU WE-D541等产品,通过卫星定位和ZigBee定位相结合,实现公交车自动报站系统的精准和稳定。

世电智能充电桩联网解决方案

海南世电智能充电桩监控物联网解决方案,通过无线数传模块、采集模块、智能网关等物联网设备,实现充电桩定位、充电桩充放电控制、充电桩状态监控、充电桩周边环境监控、多充电桩统一管理等功能。

传感器采集及Zigbee无线传输在工程机械出厂校对中的应用

工程机械的头部企业,为了实现挖机出厂校对自动化过程控制,减少人工成本,提高测试效率,需要借助工业IOT技术,实现对挖机机械臂的精确控制,并实时反馈油缸伸缩长度。海南世电科技有着丰富的工业IOT设计开发经验和无线通讯技术部署经验,可提供稳定可靠的解决方案。

Zigbee定位在医疗实验室产品快速查找应用

医疗实验室实验胶片外观都一样,不拿到手上查看型号不好区分,且实验胶片通常要在各实验室做测试检测,流动性比较大,需要查找时非常消耗时间,海南世电助力某知名跨国医疗器械企业,在研发过程中使用基于Zigbee定位的位置数据加标签声光报警提醒功能,实时监控各胶片在各实验室的流动位置和移动轨迹,解决了查找困难的问题,大大提升了研发工作管理效率。

世电智能快递柜联网解决方案

智能快递柜系统集云计算、物联网等技术于一体,通过无线方式将信息传感设备与互联网相连接,实现对物品的智能化识别、定位、跟踪、监控和管理。世电智能快递柜解决方案基于 Zigbee、4G、WIFI 等无线通信技术,可通过 APP、微信号或扫描小程序进行快递件查询、取件和付费等功能。

海南世电UWB在隧道施工人员安全管理的应用

隧道基建施工管理不足、难以监控每个细节,受工程地质及水文地质的复杂性、工程建设周边环境(建筑物、道路和管线等)的复杂性

海南世电UWB在某水泥厂员工安全管理的应用

水泥厂生产水泥的一系列设备组成的生产线:主要由破碎及预均化、生料制备均化、预热分解、水泥熟料的烧成、水泥粉磨包装等过程构成。

锦呈电子SMT贴片厂物料盘快速查找管理

对于SMT贴片代工厂同一时期会合作多家生产加工,由于多家客户订单大小不同,经常要更换贴片材料,而每次更换都需要几个人员一个个去对照资料型号做出生产机器更换材料更换及出入仓库记录。而且需要花费一定的时间和足够的耐心一一对照查找归位,管理效率很低下。

UWB应用于工厂仓库多机柜的位置快速校准及错乱

浙江某工业自动化集团,一直致力于满足流程工业的产业数字化需求,以自动化控制系统为基础,重点发展数字化相关的工业软件技术及产品

体育设施快速查找应用案例

背景资料 体育运动项目中经常有找寻设备的事情方式,但是很多体育设施的装备在外观上有很类似,因此去寻找的时候就会

温州德源电气集成ZigBee标签进行仓库管理

在大型仓库中寻找货物费时费力,即使是在货架上标明了货品的物料,而对于用户来讲也很麻烦,要仔细的判别每层货架的货

starkey(斯达克)生产线管理应用案例

在生产线过程中最经常碰到的问题就是面对很多外型规格一样的产品时,如何快速和准确的区分它们,并及时找到所需要找到的物料和产品。

Godolphin(歌德芬)对红酒进行精细管理

近日Godolphin采用世电ZigBee资产管理系统,对红酒进行精细化管理。

SMC中国使用蓝牙读卡器进行找货管理

生产线管理过程中对于零件和中间半成品的寻找过程有时候会极大的阻碍工人的工作效率,因此能快速的发现和找过需要的物

ZigBee标签在智慧工厂人员定位管理应用

因生产车间因人数众多且分散,对产线工作人员无法实时掌控,在岗情况无法快速考核,员工串岗离岗情况难以管理;目前采用传统的人工监管方式,无法有效监督和统计在岗数据。为了更好地推进智能化建设,实现工厂精细化管理,引入有源RFID定位技术,来获取各个岗位员工在制造过程中投入的工作时长。

WiFi 照智能化照明方案

远程控制 | 语音控制 | 定时开关 | 亮度调节 | 冷暖光调节 | 色彩调节 | 个性化场景定义 | 智能场景联动

ZigBee标签在隧道人员定位应用

世电科技隧道人员定位系统,采用2.4G技术,读卡速度快200张/秒、读卡距离5米至80米可调,无漏卡。为管理人员提供定位区域实时统计人员、人车考勤、LED大屏实时统计、门禁开门、区域报警、刷卡拍照、灾后急救、日常管理等功能。

UWB仓储物流生产人员及货物管理解决方案

物流是在空间、时间变化中商品等物质资料的动态状态。因此,很大程度上物流管理是对商品、资料的空间信息和属性信息的管理。

蓝牙AOA的车位引导和反向寻车室内定位导航方案

海南世电科技凭借多年钻研实践,依托原有专业的室内信号覆盖技术,结合蓝牙AOA高精度定位技术依托在各类停车场应用中,提供超高性价比的AOA室内停车场导航方案,协助客户打通停车场运营管理、公众服务、停车场业务数据,助力实现停车场管理可视化。

矿山挖矿车产量自动统计

矿山使用的无人值守计量系统,可直接替代传统人工计数(节省人工费),同时能输出运输车及铲装的准确计量数据,更支持混配矿品位计算(可用于辅助配矿)、设备台时产量、司机产量统计等多种统计分析功能,具有强大的报表输出功能。

UWB水电站人员安全管理解决方案

智慧电站是在自动化的基础上,利用物联网的技术和设备监控技术,加强信息管理和服务;清楚掌握发电流程、提高发电过程的可控性、减少人工干预、及时正确地采集发电过程数据,从而科学地制定发电计划,构建高效节能、绿色环保、环境舒适的人性化工厂。

ZigBee网关在楼宇暖通监控应用

ZigBee转Rs-485网关极大方便了现场短距离传输布网,缩短了现场部署工期,节省了施工费用

ZigBee技术在畜牧行业使用方案

养殖人员对牲畜的相关信息进行收集和记录,防疫和疫苗接种注册、疾病及恢复过程、从出生到宰杀过程中所有的信息统一进行唯一性确认

ZigBee标签在工厂企业资产定位的应用

有重要的设备需要监管和统计吗?资产和设备的丢失会造成企业的重大损失吗?

ZigBee短信标签在企业考勤的应用

共享办公,远程办公成为一种趋势,涉及到人员的实时数据通过短信标签快速获得。

ZigBee透传在工业传感器的应用案例

城市煤气管网需要定期检测地下管道的相关数据;将ZIGBEE透传模块嵌入到原有的仪表设备中,运营人员只需要带一台读卡机进行巡检,可以找到附件的仪表,然后发送指令,让ZIGBEE模组启动检测仪器,获取实时信息,然后通过ZIGBEE透传功能将数据发送到手持机。

UWB监狱人员管理解决方案

伴随着智慧城市、智慧法院、智慧检务等理论和实践的兴起,在监管改造工作领域,从司法部到各省市监狱均认识到建设智慧监狱的重要性和必要性。智慧监狱建设工作也由此拉开了序幕。

Zigbee传感器在楼宇节能减排应用

国内某知名节能减排公司,针对楼宇暖通系统中出现的风平衡、水平衡、湿度失控和高能耗的问题,采用人工智能及智慧传感技术解决上述问题,同时实现商业楼宇、工厂及数据机房的节能降耗。

ZigBee在工厂资产定位的应用案例

有高价值的资产需要定位和保护吗? 设备丢失或是出故障会给企业带来重大损失或麻烦吗? 建立资产的实时数据监控为企业提升效率吗?
