产品特点
- 集成了 MAC 等以太网硬件协议，
- 集成了 TCP/IP 协议栈、
- 内存管理、
- 10/100M 以太网收发器、
- 高速串口、
- RS232、RS485、RS422 等丰富的硬件接口，
- 并且基于 Linux 操作系统，
- 产品包含了 web 网页，可以方便的供远程配置、监控和调试。
- 硬件接口满足国标要求，ESD 方面支持空气放电±15KV，
- 接触放电±8KV。
¥159
产品概述
WE-E200 串口服务器提供了一种 RS232/RS485/RS422 和 TCP/IP 之间协议转换的产品，满足工业产品串口到以太网数据传输的通道的解决方案，本产品集成了 MAC 等以太网硬件协议，集成了 TCP/IP 协议栈、内存管理、10/100M 以太网收发器、高速串口、RS232、RS485、RS422 等丰富的硬件接口，并且基于 Linux 操作系统， 产品包含了 web 网页，可以方便的供远程配置、监控和调试。硬件接口满足国标要求，ESD 方面支持空气放电±15KV，接触放电±8KV。
WE-E200 串口服务器采用高集成的硬件和软件平台，已为工业应用、智慧电网、个人健康医疗类应用作了优化，仅仅增加一个 WE-E200 产品能够满足设备数据监控以及传输的需求。
WE-E200 串口服务器尺寸 95mm x 65mm x 25mm
应用行业
WE-E200 串口服务器把串口设备连接到因特网，符合 TCP/IP 协议传输串口数据
⚫ 远程设备监控
⚫ 生产资产追踪和监控
⚫ 安防领域
⚫ 工业传感器和控制器
⚫ 健康医疗设备
⚫ ATM 设备
⚫ 数据采集设备
⚫ UPS 电源管理设备
⚫ 电信设备
| 传输协议 | Http, Modbus RTU, Modbus TCP |
|---|
规格书
| 分类 | 参数 |
| 系统信息 | |
| 处理器/主频 | MIPS/320MHz |
| Flash/SDRAM | 16MB/32MB |
| 操作系统 | Linux |
| 以太网接口 | |
| 端口 | 1 RJ45 |
| 接口标准 | 10/100M Base-T 自动协商 |
| 保护 | 电源防接反, 静电：8KV 接触放电，15KV 空气放电 浪涌：差模 4KV，共模 6KV |
| 网络变压器 | 集成 |
| 网络协议 | IP，TCP，UDP，DHCP，DNS，HTTP Server/Client，ARP， BOOTP，AutoIP， ICMP，Web socket， Telnet， uPNP， NTP， Modbus TCP |
| 安全性协议 | TLS v1.2 AES 128Bit DES3 |
| 串口 | |
| 端口数 | 1 RS232/RS485/RS422 |
| 接口标准 | RS232：沉金公头 DB9 接头 |
| RS485/RS422：5.08mm 接线端子 | |
| 数据位 | 8 |
| 停止位 | 1，2 |
| 校验位 | None，Even，Odd |
| 波特率 | TTL：2400 bps~460800 bps |
| 流控 | 无流控; 硬件 RTS/CTS、DSR/DTR（RS232） 软件 Xon/ Xoff 流控 |
| 软件 | |
| 网页配置 | Http 网页配置 |
| 客户可自定义定制 Http 网页 | |
| 配置方式 | Web 网页Cli命令 XML 文件导入 Telnet 配置 IOTService 配置软件 |
| 固件升级 | 网页，IOTService 工具 |
| 提供 SDK. | 支持 |
| 基本参数 | |
| 尺寸 | 95mm x 65mm x 25mm |
| 工作温度 | -25 ~ 70°C |
| 保存环境 | -45 ~ 105°C， 5 ~ 95% RH（无凝水） |
| 输入电压 | 5～36VDC |
| 工作电流 | ~200mA |
| 功耗 | <700mW |
图纸

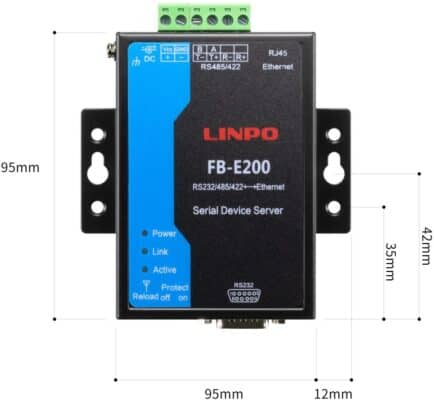

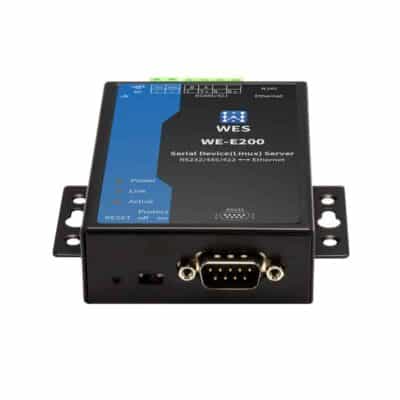

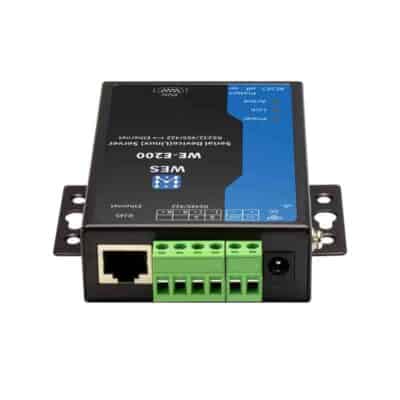

产品外形

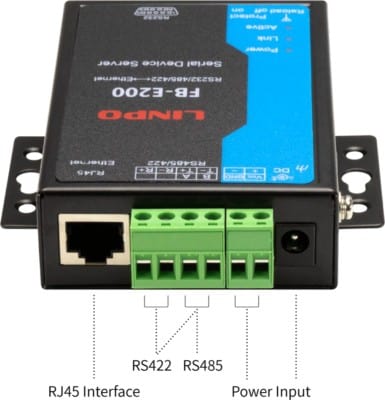

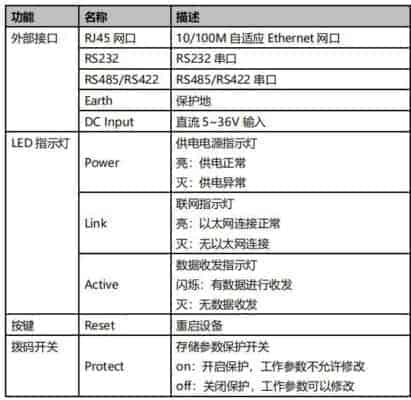

接口定义
RS232 接口说明
本设备的串口为公口（针），RS232 电平（可直接与 PC 串口相连），引脚顺序与 PC 的COM 口一 致，与 PC 相连时请使用交叉线（2-3 交叉，7-8 交叉，5-5 直连，7-8 可以不接）， 相关定义如图

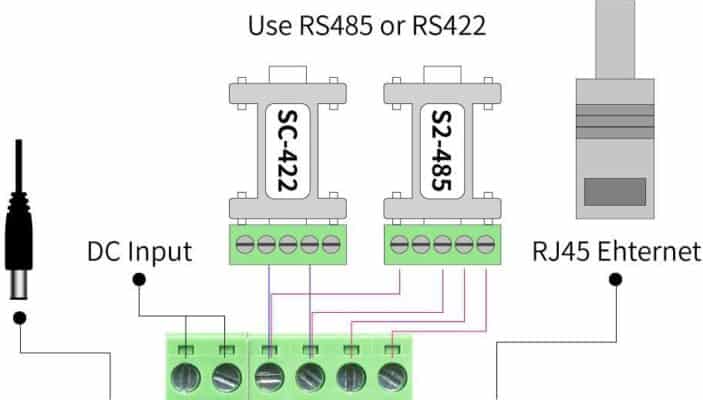

RS485 接口说明
RS485 有引出线分别是 A(data+)和 B(data-)，和设备 RS485 连接时 A(+)接 A(+)，B(-) 接 B(-)。
本产品可以带 32 个终端 485 设备，特殊型号可以带 255 个终端 485 设备。最长通信距
离 1200 米。485 终端电阻为 120 欧姆，一般在超过 300 米的布线的时候才有必须使用终端电阻。注意布线时，A+和 B-必 须是一对铰在一起的双绞线，以减少信号干扰
RS422 接口说明
RS422 有引出线分别是 T+/T-/R+/R-，和设备 RS422 连接时采用交叉方式连接
RJ45 接口说明
本设备网口是 10M/100M 自适应的，网口定义如下
型号和配件
需要后期修正
