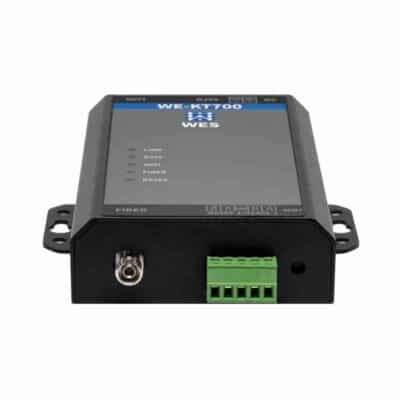

工业级串口RS485转以太网/WiFi/光纤矿用三合一转换器WE-KT700

 产品特点

  • RS485 和 TCP/IP 之间协议转换,
  • 满足工业产品串口到以太网、光纤、WIFI 三种数据传输通道,
  • 集成了 MAC 等以太网硬件协议,
  • 集成了 TCP/IP 协议栈、10/100M 以太网收发器、FC 光纤接口、高速串口、RS485 等丰富的硬件接口,
  • 基于 uCos 操作系统,
  • 产品包含了 web 网页,可以方便的配置、监控和调试。
  • 硬件接口满足国标要求,可抗各种电磁和变频干扰,
  • ESD 方面支持空气放电±20KV,接触放电±8KV

¥492

SKU: WE-KT700 分类: 标签: , , , ,

产品概述

KT700 多功能串口服务器是串口设备联网功能的完整解决方案,这个功能强大的产品支持 10/100M 以太网自适应、FC 光纤、WiFi,支持完整的 TCP/IP 协议栈。
通过以太网或者光纤及 WiFi 连接 FB-KT700 串口服务器进行数据传输,使得产品整合非常容易,本产品符合 EMC Class B 安全等级,可以通过各个国家相关的认证测试

应用领域

  1. 远程设备监控
  2. 生产资产追踪和监控
  3. 安防领域
  4. 工业传感器和控制器
  5. 健康医疗设备
  6. ATM 设备
  7. 数据采集设备
  8. UPS 电源管理设备
  9. 电信设备

规格书

分类 参数
系统信息
处理器/主频 ARM/72MHz
Flash 512k
操作系统 uCos
光纤接口
子型号 发送/接收
FB-KT700(A 端) 1310nm/1550nm
FB-KT740(B 端) 1550nm/1310nm
光通讯接口 FC
传输距离 20Km
以太网接口
端口 1 RJ45
接口标准 10/100M Base-T 自动协商
保护 电源防接反
静电:8KV 接触放电,20KV 空气放电
浪涌:差模 4KV,共模 6KV
网络变压器 集成
网络协议 IP,TCP,UDP,DHCP,DNS, Modbus TCP
无线接口
无线标准 802.11 b/g
频率范围 2.412GHz-2.484GHz
网络模式 STA/AP
安全类型 WEP/WPAPSK/WPA2PSK
加密 WEP64/WEP128/AES
发射功率 802.11b:+20dBm(Max)
802.11g:+18dBm(Max)
接收灵敏度 802.11b:-91dBm
802.11g:-85dBm
天线 内置:3dBi
串口
端口数 2 RS485
接口标准 RS485:5.08mm 接线端子
数据位 8,7,6
停止位 1,2
校验位 None,Even,Odd
波特率 TTL:2400 bps~460800 bps
流控 无流控
软件
网页配置 Http 网页配置
配置方式 Web 网页
固件升级 网页
基本参数
尺寸 120mm x 76mm x 27mm
工作温度 -40 ~ 85°C
保存环境 -45 ~ 105°C, 5 ~ 95% RH(无凝水)
输入电压 5~36VDC
工作电流 ~200mA
功耗 <700mW

图纸

产品尺寸

接口定义

功能 名称 描述
外部接口 RJ45 网口 10/100M 自适应 Ethernet 网口
FC 光纤 单模光纤
RS485 RS485-1 串口,RS485-2 串口
DC input 直流 5-36V 输入
LED 指示灯 Link 系统指示灯
快闪:有终端连接
慢闪:无连接
WIFI 无线连接指示灯 快闪:有数据收发
慢闪:无数据
RJ45 以太网连接指示灯
快闪:有数据收发慢闪:无数据
FIBER 光纤连接指示
快闪:有数据收发慢闪:无数据
RS485 串口数据收发指示灯
快闪:有数据收发慢闪:无数据
按键 RESET 恢复出厂值

RS485 接口说明
RS485 有引出线分别是A(data+)和B(data-),和设备 RS485 连接时A(+)接A(+), B(-)接 B(-)。
本产品可以带 32 个终端 RS485 设备,特殊型号可以带 255 个终端 RS485 设备。最长通信距离 1200 米。RS485 终端电阻为 120 欧姆,一般在超过 300 米的布线的时候才有必须使用终端电阻。注意布线时,A+和 B-必 须是一对铰在一起的双绞线,以减少信号干扰

RJ45 接口说明
本设备网口是 10M/100M 自适应的,网口定义如下
