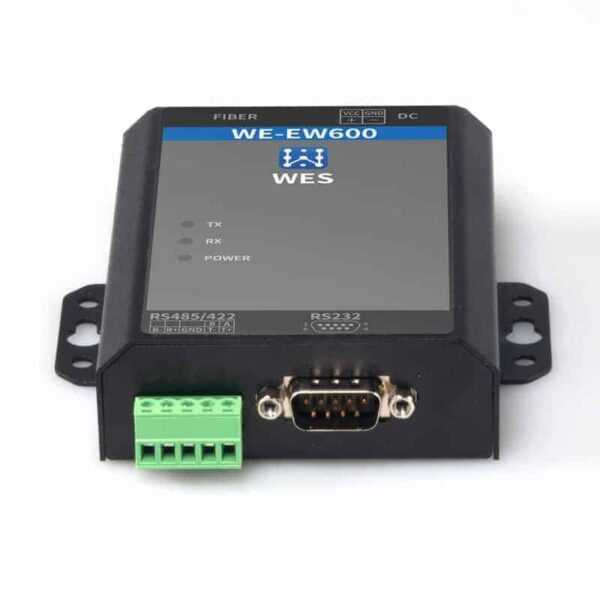

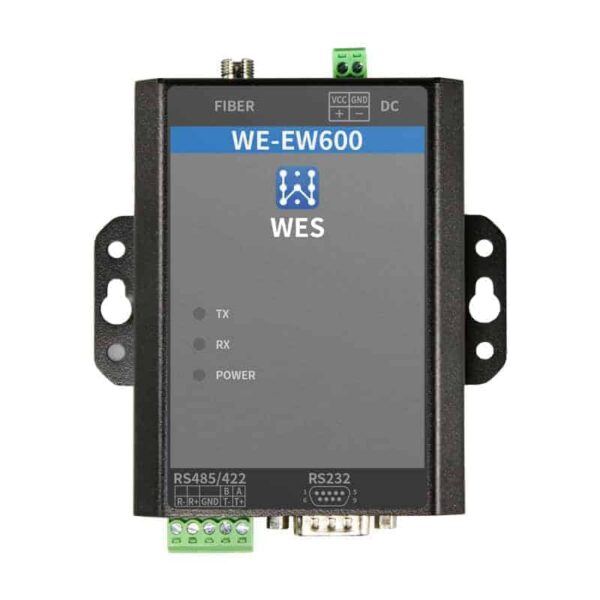

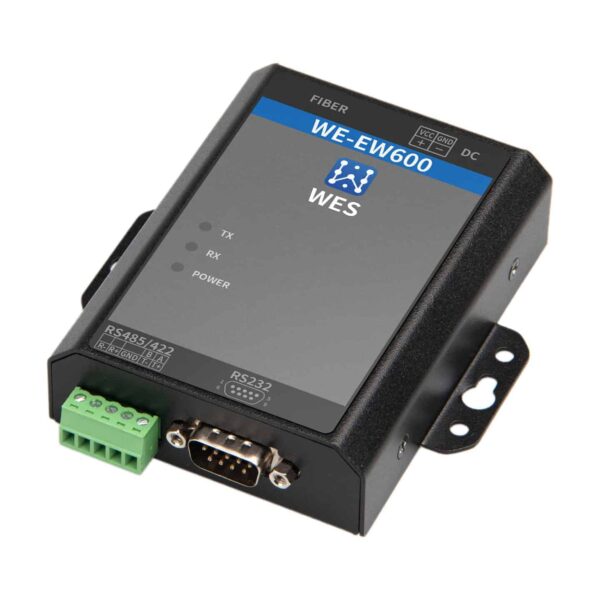

串口转光纤服务器 WE-EW600

 产品特点

  • 静电ESD保护,防止粉尘、电弧的破坏
  • 全双工,高速率数据转发,不丢包‘
  • 无需配置,即插即用
  • 传输距离可达20KM
  • RS232\RS485\RS422三种接口

¥360

SKU: WE-EW600 分类: 标签: , , , ,

产品概述

工业级串 口——光纤转换设备。 设备可实现一路 RS232/RS485/RS422 数据和光纤之间的 透明传输。 FB-EW600 的光纤采用单模单纤 FC 接口,使用一根光纤传输可以在远距离 传输时节省光纤成本。电源输入可以为插头或者 2 线接线端子, 并提供 5~36V 的宽电压输入范围。 同时具有 RS232/485/422 的三合一串口服务器。RS232 为 DB9 通用接口, RS485/RS422 为接线端子方式,方便安装EW600 是串口转光纤设备,本产品符合 EMC Class B 安全等级,可以通过各个国家相关的认证测试

EW600 串口服务器提供了一种串口转光纤的传输数据服务。硬件接口满足国标要求,可抗各种电磁和变频干扰,ESD 方面支持空气放电±20KV,接触放电±8KV。
EW600 多功能串口服务器采用高集成的硬件,已为应用作了优化,仅仅增加一个 FB-EW600 产品能够满足设备数据监控以及传输的需求。
EW600 串口服务器尺寸 100.5mm x 76mm x 27mm。

应用领域

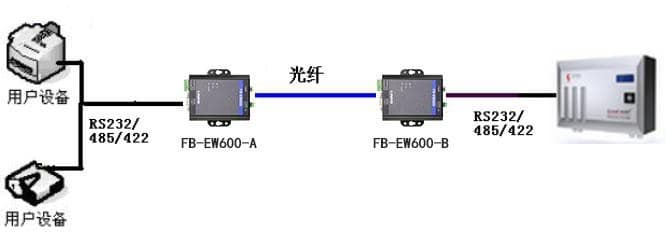

串口服务器把两台串口设备通过光纤连接到连接一起 ,主要应用于工业远距离数据传输;

工业应用、智慧电网、个人健康医疗类

规格书



光纤接口
子型号 发送 接收
FB-EW600(A 端) 1310nm 1550nm
FB-EW600(B 端) 1550nm 1310nm
传输距离 20Km 光通讯接口 FC
串口
端口数 RS485 x 1 RS232 x 1 RS422 x 1
接口标准 RS485:5.08mm 接线端子 RS422:5.08mm 接线端子 RS232:DB9
数据位 8,7,6
停止位 1,2
校验位 None,Even,Odd
波特率 TTL:2400 bps~460800 bps
流控 无流控
基本参数
尺寸 100.5mm x 76mm x 27mm
工作温度 -40 ~ 85°C
保存环境 -45 ~ 105°C, 5 ~ 95% RH(无凝水)
输入电压 5~35VDC
工作电流 ~200mA
功耗 <700mW

图纸

产品尺寸

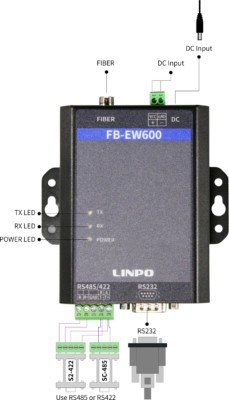

硬件接口

功能 名称 描述
外部接口 FIBER FC 接口单模双向光纤
RS485/RS232/RS422 RS485:5.08mm 接线端子 RS422:5.08mm 接线端子 RS232:DB9
DC input 直流 5-36V 输入
LED 指示灯 Power 系统指示灯
亮:设备正常启动
灭:设备异常
TX 串口发送
闪:数据发送
灭:无数据发送
RX 串口接收
闪:数据发送
灭:无数据发送

注意:RS485 有引出线分别是 A(data+)和 B(data-),和设备 RS485 连接时 A(+)接A(+),B(-)接 B(-)。

本产品可以带 32 个终端 RS485 设备,特殊型号可以带 255 个终端 RS485 设备。最长通信距离 1200 米。RS485 终端电阻为 120 欧姆,一般在超过 300 米的布线的时候才有必须使用终端电阻。注意布线时,A+和 B-必 须是一对铰在一起的双绞线,以减少信号干扰

型号和配件

设备需要成对购买使用,A 端口和 B 端口

资源支持

WE-EW600用户手册

安装手册

使用说明书

代码(如有)

文档相关资料

外部资源

芯片规格DATASHEET
