WE-KT700助力矿用防爆开关远程联网监控

发表于 项目案例  |  标签 , ,

一:概述说明

       近几年来,我国经济发展迅速,而矿山开发作为全球经济发展的主要命脉之一,更为经济发展提供了大部分的能源和工业原料。矿用移动变电站是负责整个矿井下输电配电的核心设备,决定了矿井下所有设备用电的源头,井下的用电安全是事关矿井工人生命安全的重大事件,因而作为矿用移动变电站对用电安全控制的防爆高低压开关就显得尤为重要,其性能直接影响和决定整个煤矿的安全事故概率的高低,是各个煤矿慎重选购的重要矿井设备。

二:行业现状和需求

        随着工业自动化和物联应用技术的发展,矿山开采也朝着无人值守,工业机器人代替传统矿山工人,远程大屏监控等方向发展的智能矿山开采。智能矿山技术将给世界矿业的发展带来前所未有的机遇,传统的矿山技术将逐渐退出舞台,智能化、信息化、自动化的矿山技术即将开启一个崭新而充满活力的科技发展领域。2021年,国家能源集团与华为公司联合发布了矿鸿操作系统更是为我国智能矿山开采提供了系统化的支撑,也许不久的将来,动一动手指就能采煤不再是梦想。

        虽然华为的矿鸿系统制定统一数据标准(HCP)协议,构建工业互联网生态体系,有效破除煤矿企业“数据壁垒”和“信息烟囱”,实现数据融合、共享和智能化应用,为煤矿智能化建设打造坚实基石,但同时也需要矿井下的用电和机械控制设备都具备网络通讯接入的能力,而传统的诸如矿用防爆开关等用电保护设备都只有工业通讯常用的RS485通讯接口,无法和云服务器端的矿鸿系统通信连接,这个智慧矿山的发展和矿鸿的推广带来了阻碍和限制,海南世电在和某大型矿用设备厂家沟通了解他们所遇到的痛点和难题后,针对矿用移变开关在矿井的下的行业联网应用需求,成功研制了RS485转以太网/光纤/WiFi多功能联网转换器WE-KT700,让传统的移变开关瞬间具有网络接口通讯能力,方便把矿用移变开关的监控参数接入矿鸿等智慧矿山监控平台。

三:产品介绍&应用方式

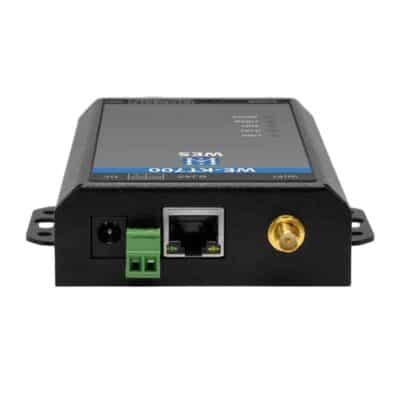

WE-KT700是一款工业级串口RS485网络转换器,能同时支持实现有线以太网;光纤和无线 WiFi三种通讯方式,可以通过即插即用的方式快速实现传统串口设备联网功能。

  • 支持以太网;WiFi;光纤三种网络通讯方式
  • 支持AP和STA两种模式
  • 支持2个RS485口,串口速率最高460800bps
  • 支持多种工作模式:网络透传模式;Modbus RTU转Modbus TCP Modbus TCP转Modbus TCP转Modbus RTU
  • 支持WiFi与配套的手机APP通讯(Modbus TCP)
  • 支持串口,网络OTA固件升级
  • 支持硬件Reset一键恢复出厂值
  • 支持工业级工作温度 -40~+85
  • 支持宽电源5~36V供电
  • 严格工业可靠性设计,可抗10KV电弧干扰
  • 采用稳定连接可靠的FC光纤接口,单模光纤最长20公里

        通过在每个矿用隔爆高爆开关里增加一个RS485三合一转换器WE-KT700,传统的隔爆开关就变成了带网络通讯能力的智能高爆开关,二者之间通过RS485接口连接通讯,借用WE-KT700以太网/光纤/WiFi任一网络通讯接口均可以把高爆开关的监控参数传输到井上的应用服务器平台软件,及时掌控井下的用电状况和安全,其整个系统的应用拓普图如下所示:

                                                                           系统应用拓扑图

                   产品应用场景图

                                                                           产品实物安装图
