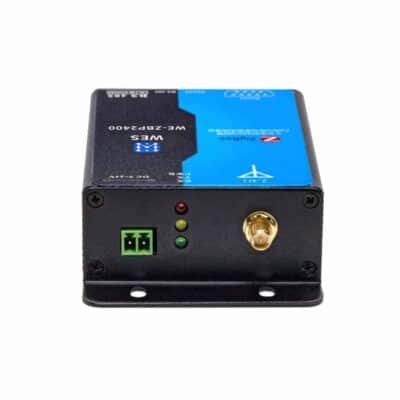

工业级ZigBeeDTU电台RS232/485转ZigBee无线传输转换器 WE-ZB2400

 产品特点

  • 串口支持 RS-232和RS-485 模式，
  • 波特率范围 2400bps ~ 921600bps；
  • 25个物理频段，可有效的避免自身的频段干扰，也可用扩展频段避开 WIFI 和蓝牙的干扰；
  • 射频特性：输出功率：+8dBm，接收灵敏度：-102dBm；
  • 八字节 PAN ID，不同网段中，可以从软件上区分出网络，互不干扰；
  • 八节本机地址【目标地址】，同一个物理网段、同一个 PAN ID内，可有 65536 个 ZigBe节点；
  • 支持串口透传模式和API模式；
  • 串口参数【波特率、数据位、校验位、停止位】均可配置：
  • RF速率 ：250Kbps；
  • 输入电压：9~24V；
  • 最大工作电流：50mA@DC9V；
  • 工作温度：-40℃ ~ +85

¥396

SKU： WE-ZB2400 分类： 标签： , , , ,

产品概述：

WE-ZB2400是一款内嵌Digi 公司XBee 模块的串口转无线 900MHz 通讯电台设备，用户无需开发即可完成无线 900MHz 转串口功能。通过底部拨码开关的切换， 可以实现 RS232/RS485 接口到 2.4G ZigBee 的透明转换，射频端输出功率最大为+24dBm，视距传输距离 15.5km@5dbi 天线

功能示意图

连线方式

RS232连接

当FB-ZB2400选用RS-232接口通讯时，采用三线制的232电平实现简单的串口连接，通过DB9公线头连接到用户的设备上


RS485连接

把双向的拨码开关打到靠右边的位置时，FB-ZB2400对外就提供RS-485电平的串口，RS-485 是一种半双工的通讯方式，仅需要一对双绞线即可以实现多个设备之间的数据 通讯。数据采用平衡差分传输方式，需要在传输线上安装终端电阻。RS-485 网络中，任一 时间只允许有一个设备发送数据，其余设备处于接收数据的状态



应用场景

煤炭，电力，工业控制，设备改造

规格书

指 标 项 技术参数
传输距离（室内） 30m
传输距离（室外） 100~120m
发送功率 1mW
数据传输率 9600~230400（软件可设置）
RF 数据传输率 250,000 bps
工作频率 2.4GHz(2.4~2.4835GHz)
扩展频谱范围 DSSS (直接序列扩频)
网络拓扑 点对点；点对多点，ZigBee
发送模式 广播发送或目标地址发送
输入电压 DC 9V-24V （推荐12V)
最大工作电流 50mA@DC12V
指示灯 电源；数传收发
工作范围 -40 to 85º C
数据接口 RS232 & RS485
天线连接 胶棒天线、吸盘天线、馈线+胶棒天线、玻璃钢天线
物理尺寸 121.2*66*29mm(不含天线）

图纸

产品尺寸

接口定义

电源端子

供电接口采用标准的 3.81mm 间距的工业接线端子， 支持 DC9-24V 宽电源供电，非常方便工业控制现场的取电接线应用

串口

带有标准的 RS232 和 RS485 接口，由硬件拨码开关选择使用是RS-232 还是 RS-485 接口，RS-232 采用 9 孔的 DB9 母头，RS-485 采用 3.81mm 间距的 3P 工业接线端子，其定义说明:

Pin 脚 1 2 3 4 5 6 7 8 9
说明 NC TXD RXD NC GND NC NC NC NC

Pin 脚

 1 2 3
说明 RS485 数据 A 线 RS485 数据 B 线 GND（可选）

型号和配件

天线

除产品主机外，设备还配备了 5dBi 的 ZigBee 全向天线。 天线的增益为 5dBi 指的是：一个射频信号源向外辐射信号，若 不使用天线，在某处接收到的信号能量假设为 1 个单位，而使用了这根天线， 该处的信号增强为 1000 个单位，即 10 的 5 次方，因此这根天线是 5Bi 的。 需要注意的是，天线得到增益并不意味着天线能增加能量，而只是改变辐射能量的分布， 将球形辐射的能量尽可能的传送到辐射面上，关于天线的原理和参数，请点击参看技术资料 《天线原理及选型》
