产品特点
- 支持最新WIFI6无线协议
- 支持低功耗模式
- 体积小巧，便于集成安装
- 性价比高，更具备市场竞争优势
¥22 – ¥25
产品概述

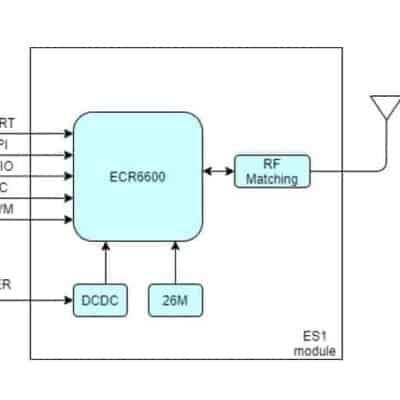

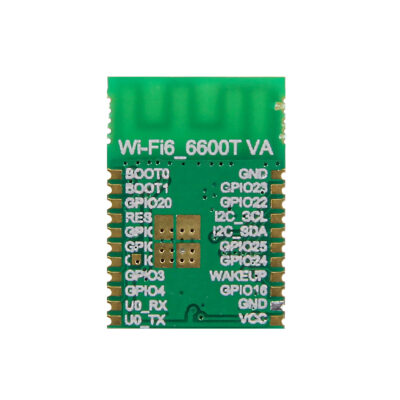

- ES1是一款支持WiFi6和BLE5.1无线协议的IOT模块，它基于ESWIN的ECR6600芯片设计，集成RF匹配电路，天线，时钟电路和电源电路等。用户可以将模块集成到主板上，提供UART/SPI/SDIO等通信接口与WIFI6协议的转换，方便地实现终端产品无线联网功能；它性能强大，支持最新的802.11ax协议，相比于传统的802.11n/ac协议，它覆盖更广，速率更高，功耗更低；内置240Mhz 高性能MCU，可以广泛应用于智能家居，工业控制，视频传输，语音处理等应用领域。
- ES1模块支持freeRTOS操作系统，方便客户二次开发。模块支持低功耗模式，适合应用于对功耗要求严苛的场景。模块18*12.5mm的超小尺寸，便于集成到尺寸较小的产品内。
- 为方便客户不同场景使用，ES1模块提供两种天线接口的版本，一种IPEX接口的ES1-IPEX，用户可以将天线通过线缆延长至合适位置；另一种板载天线的ES1-ANT，可以节省外置天线的成本。
| 重量 | 500 克 |
|---|---|
| 尺寸 | 15 × 12 × 5 毫米 |
| 型号 | ES1-IPEX（IPEX天线接口）, ES1-ANT（板载天线） |
产品尺寸
主要参数
电气参数
模块供电
ES1支持3.3V单电源供电，模块内部采用DCDC模式变换出芯片所需的1.0V和0.8V电压，DCDC模式可以有效降低模块功耗，减少模块发热和延长电池使用寿命。
ES1模块的输入电源入口附近（PIN11和PIN12管脚），需要放置一个10uF电容和一个100nF电容退藕。
复位管脚
ES1的复位管脚在模块的PIN19上，复位信号低电平有效，模块上电后，请保持复位信号低电平100us后，将复位信号拉高。
烧录接口
ES1模块使用UART0（PIN12，PIN13）接口进行烧录程序，UART0默认的波特率是115200，并使用芯片厂家提供的RDtool软件进行烧录。
为了使模块进入烧录模式，需要将ES1模块的RESET连接至电脑串口的RTS管脚上，因此需要选择支持RTS管脚的串口转USB芯片或模块连接电脑。
AT命令接口
ES1模块的UART1（PIN17，PIN18）管脚为AT命令接口，UART1默认波特率为115200，通过UART1口可以输入AT命令配置模块，或者透传数据。
AT命令请参照《AT命令手册文档》。
