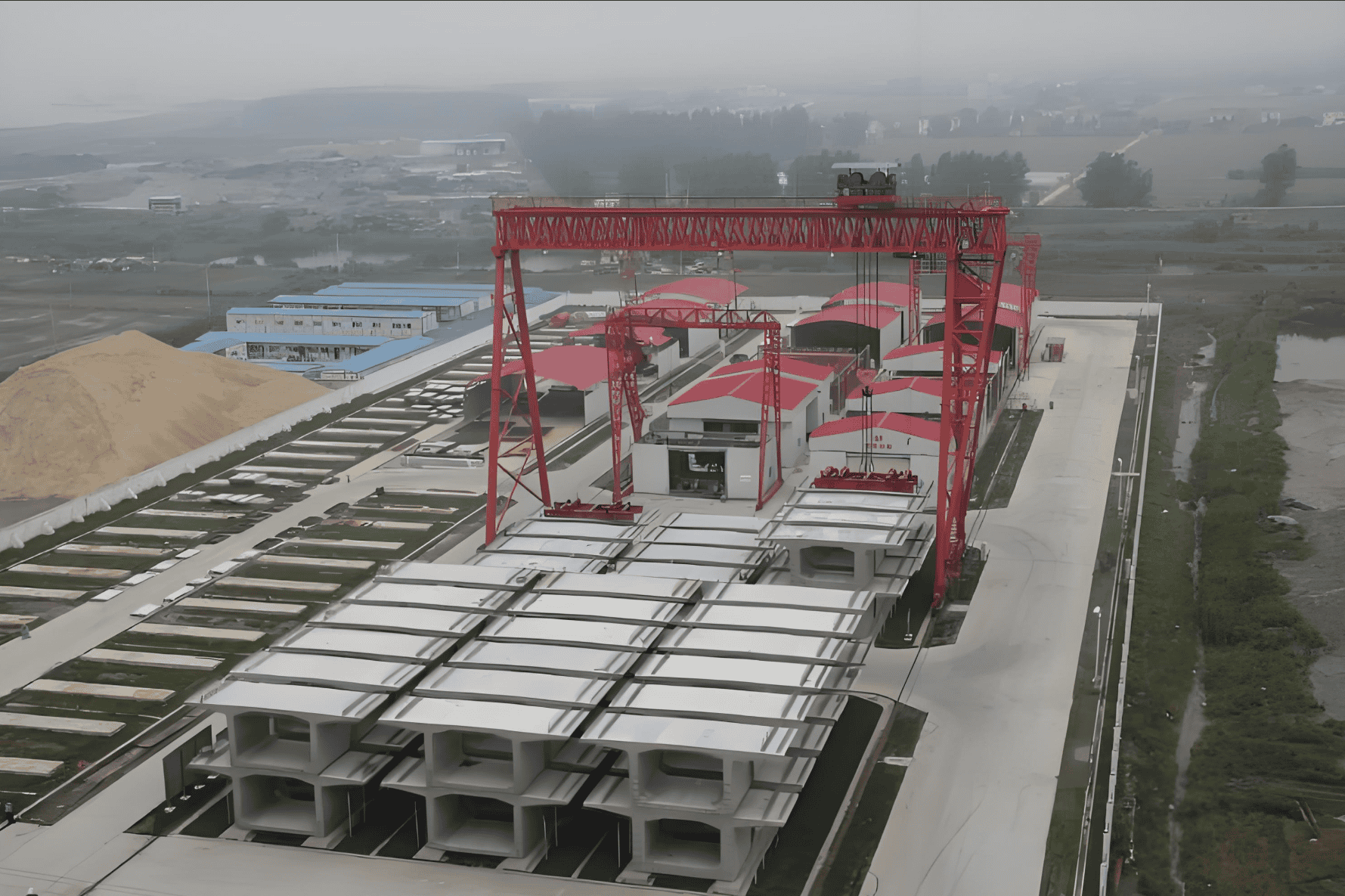

制梁厂节段梁存梁区 UWB 定位查找管理系统方案

一、项目背景与建设目标

针对制梁厂节段梁存梁区定位管理需求，本方案采用 UWB（超宽带）测距技术，构建集标签快速绑定 / 解绑、节段梁实时定位、精准快速查找于一体的智能管理系统。通过长续航 UWB 标签与太阳能 4G +基站的免布线部署，解决大型预制构件在存储阶段的定位难、查找效率低问题，实现节段梁全生命周期存储管理的数字化升级。

二、核心技术选型优势

2.1 UWB 测距技术优势

• 厘米级定位精度：测距误差≤30cm，满足节段梁排、列、层精准区分需求。
• 抗干扰能力强：对金属构件、粉尘环境适应性强，适合制梁厂复杂场景。
• 穿透性好：可穿透非金属障碍物，适应节段梁中空结构的标签信号传输。
• 测距稳定性高：采用时间差测距（TDoA）技术，避免环境反射干扰。

2.2 硬件方案特点

• 长续航 UWB 标签：续航≥3 年（默认上报周期30分钟），IP67 防水，适应户外存储环境。
• 太阳能 4G +基站：60W 高效光伏板 + 24Ah 锂电池，支持连续阴雨天气工作≥72 小时。
• 免布线部署：4G 全网通传输，无需现场布线，安装周期缩短 60%。

三、系统核心功能与技术实现

3.1 标签快速绑定与解绑功能

3.1.1 绑定机制

• 便捷绑定流程：通过移动终端（PDA / 手机 APP）扫描节段梁身份二维码与标签 ID，一键完成关联。
• 信息录入：绑定同时可录入节段梁型号、生产批次、强度等级等关键信息。
• 批量操作：支持新梁入库时批量绑定（表格导入处理）。

3.1.2 解绑机制

• 单梁解绑：节段梁出库时，通过管理平台或移动终端解除标签与节段梁的关联关系。
• 批量解绑：支持整排 / 整列节段梁集中出库时的批量解绑操作。
• 标签回收：解绑后标签自动进入待分配状态，可重复使用。

3.2 实时定位功能

3.2.1 硬件部署方案

• 基站布局：如存梁区 6 列节段梁，则对应安装 6 台 UWB 测距基站，沿每列端头立柱安装，高度 3-4 米。
• 标签安装：节段梁预制完成后，在其中空底部中心位置固定 UWB 标签，确保标签朝向基站方向。
• 供电与传输：基站采用太阳能板 + 锂电池供电，4G 无线传输数据至管理平台。

3.2.2 定位算法实现

1. 列定位：
   • 每个标签周期性（默认 30 分钟）向所有基站发送测距信号。
   • 系统采集标签到 6 台基站的距离数据（D1-D6）。
   • 距离最小值对应的基站所在位置即为节段梁所属列（如 D3 最小则为第 3 排）。
2. 排定位：
   • 以所在列基站为基准，获取标签到该基站的横向距离（L）。
   • 结合预设参数（单排节段梁宽度 + 间隙 = 1.5 米，可自定义）。
   • 排数计算公式：排数 = INT (L/1.5)+1（如 L=4.2 米则为第 3 列：4.2/1.5=2.8→INT (2.8)=2+1=3）。
3. 层定位：
   • 基于标签安装高度与基站测距时的信号角度差。
   • 结合双层节段梁高度差（预设 2.5 米），自动判定为上层或下层。

3.3 快速查找功能

3.3.1 查找流程

1. 用户在管理平台输入节段梁编号或扫描二维码。
2. 系统立即调取该节段梁当前定位数据（排、列、层）。
3. 平台电子地图显示精确位置。

3.3.2 技术支撑

• 定位数据实时更新（延迟≤2 秒）。
• 支持多目标同时查找，在地图上区分显示。
• 查找结果附带节段梁入库时间、预计出库时间等信息（预留）。

四、系统架构设计

4.1 感知层

• UWB 物资标签：安装于节段梁底部，主动发送测距信号，电池续航≥3 年。
• UWB 测距基站：6 台，每列 1 台，负责接收标签信号并计算距离。

4.2 网络层

• 太阳能供电系统：MPPT 智能充电管理，过充过放保护。
• 4G 无线传输：支持移动 / 联通 / 电信全网通，数据加密传输。

4.3 应用层

• 数据处理服务器：接收基站数据，运行定位算法，解析节段梁位置。
• 管理平台：Web 端可视化界面，支持 PC / 移动端访问。
• 数据库：存储节段梁信息、定位数据、操作日志（数据留存≥3 年）。

五、核心功能模块

1. 标签管理模块
   • 标签状态监控（电量、绑定状态）
   • 快速绑定 / 解绑操作界面
2. 实时定位监控模块
   • 存梁区电子地图实时显示
   • 节段梁位置动态更新（列、排、层）
   • 区域内节段梁数量统计与分布热力图
3. 快速查找模块
   • 多条件检索（编号、型号、批次等）
   • 定位结果可视化展示
4. 系统管理模块
   • 基站设备状态监控
   • 定位参数校准（节段梁宽度、间隙等）
   • 操作权限管理与日志查询

六、实施部署要点

6.1 基站安装规范

• 每排基站安装于端头立柱，确保无遮挡面向节段梁标签
• 太阳能板朝南倾斜 30°（洞头地区最佳角度），确保光照充足
• 基站间距根据存梁区长度均匀分布，最大间距≤50 米

6.2 标签安装要求

• 标签固定于节段梁中空底部中心位置，采用强力磁铁或螺栓固定
• 确保标签表面无金属遮挡，信号发射方向朝向基站
• 安装后进行信号测试，RSSI 值≥-85dBm 为合格

6.3 系统调试标准

• 定位精度：排识别准确率 100%，列识别误差≤1 列，层识别准确率 100%
• 响应时间：查找请求发出至结果显示≤5 秒
• 数据更新位置信息刷新周期≤30分钟（可配置）

七、项目预期效益

1. 管理效率提升
   • 节段梁查找时间从平均 30 分钟缩短至 5 分钟以内
   • 标签绑定 / 解绑效率提升 80%，减少人工操作
   • 实现库存动态管理，降低错发、漏发风险
2. 成本节约
   • 太阳能 4G 基站免布线，施工成本降低 60%
   • 标签可重复使用，全生命周期成本降低 50%
   • 减少 3-5 名专职管理人员投入
3. 管理水平提升
   • 实现节段梁存储全流程数字化记录
   • 为生产调度提供精准库存数据支持
   • 形成可追溯的存储管理档案

本方案针对制梁厂节段梁存梁区的定位查找管理特点，采用 UWB 精准测距技术与免布线基站设计，完美解决大型构件定位查找难题，系统部署便捷、维护简单、性价比高，将为制梁厂的智能化管理提供有力支撑。
