双路4-20mA无线模拟量IO设备WE-ZB2ST01

 产品特点

  • 宽电压供电9～24V；
  • 测量范围4-20mA；
  • 精度等级1%；
  • 支持标准Modbus-RTU协议或数据透传；
  • 无线模块使用Digi公司Xbee模块，使用DigiMesh方式组网；
  • 提供按键用于恢复出厂设置；
  • 支持高防护等级，包括信号防护、接口防护和电源防护；
  • 产品易于安装使用，与上位机操作便捷，可实现快速组网。

¥480

SKU： WE-ZB2ST01 分类： 标签： , , ,

产品概述

  • WE-ZB2ST01系列无线模拟量IO设备，支持4-20mA电流信号，该系列产品支持输入输出，有两个型号分别支持标准Modbus-RTU协议或数据透传。

    型号

    描述
    WE-ZB2ST01-A1 支持模拟量输入输出功能，支持标准Modbus-RTU协议
    WE-ZB2ST01-A2 支持模拟量输入输出功能，数据透传
  • WE-ZB2ST01无线通讯模组采用Digi Xbee模块，该模块支持标准Zigbee协议和Digi MESH私有协议，性能稳定可靠，并在业界内大规模使用。
  • WE-ZB2ST01 AD采集采用容隔离技术，确保采样精度不受外部信号干扰，具有精度高、安全可靠、使用方便等优点，适用于石油、化工、智能化工厂及自动化系统等工业应用场景。产品易于安装使用，与上位机操作便捷，可实现快速组网，构建监测系统。

应用领域

  • 信号测量、监测和控制
  • RS-485远程I/O，数据采集
  • 智能楼宇控制、安防工程等应用系统
  • RS-232/485总线工业自动化控制系统
  • 工业现场信号隔离及长线传输设备运行监测
  • 传感器信号的测量
  • 工业现场数据的获取与记录
  • 医疗、工控产品开发
  • 4-20mA或0-5V信号采集

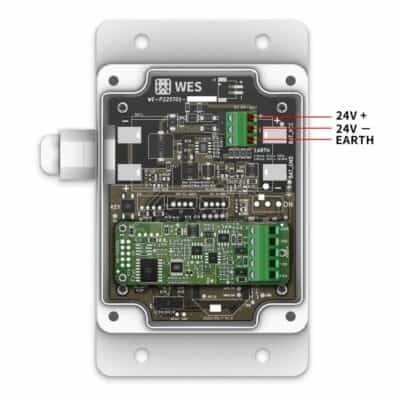

连接方式

型号

WE-ZB2ST01-A1, WE-ZB2ST01-A2

规格参数

外壳材质 塑壳
安装方式 螺丝固定式
结构尺寸 152.7 x 91 x 55 mm(不包含防水接头)
通道数量 1路
供电电压 DC 9～24V
LED指示灯 红色，通电常亮（拆盒可见）
按键 长按5s恢复出厂设置
通讯协议 Modbus-RTU（部分型号产品不支持）
响应时间间隔 100ms
消耗功率 <1.5W @DC 24V
绝缘强度 3000V DC/1min （输入、输出之间）
绝缘电阻 ≥ 100MΩ (输入、输出之间)
电磁兼容性 符合 GB/T 182681 ( IEC 6132-1 )
工作环境 温度：-40℃～85℃，相对湿度：10%～90%（不结露），不包含对铬、镍、银镀层起腐蚀作用的介质
防护等级 信号防护：信号隔离(10KV浪涌)、电源隔离(1.5KVDC)

接口防护：TVS管保护(ESD防护(±15KV)、过压保护)

电源防护：防反接
输入端
模拟量输入 4-20mA
输入方式 单通道电流差分双极性输入
精度等级 0.1%
采样频率 ≤10Hz
输入阻抗 电阻：100Ω
共模电压 ≤11V（任意输入端口间电压不可大于共模电压）
输出端
模拟量输出 4-20mA
输出方式 单通道电流输出
精度等级 0.1%
输出负载 电阻 ≤250Ω
无线模块参数
通信模块 Digi XBee
通信协议 DigiMesh
通信频率 2.4GHz
通信速率 250Kbps
通信距离 室内视距30m，室外视距50m

产品尺寸

软件及调试

上位机软件说明

为了对WE-ZB2ST01和WE-ZB1ST01系列产品进行本地网络配置、诊断或设备监控；世电科技开发了WE-CXU产品，此产品内嵌Digi XBee无线通讯模块、易于使用的USB到XBee无线网络适配器，可以提供无线网络的本地连接，实现USB串口转无线通讯的功能。只需将XBee USB适配器插入笔记本电脑或PC的USB端口，即可即时访问Digi XBee网络及其连接的设备。 提供PC端配置管理软件，软件主界面如下图1，用户可通过本地配置本产品的相关参数，需要搭配XBee USB适配器产品进行使用，PC端通过串口连接XBee USB适配器，采用DigiMesh通信对产品中无线联网和地址参数进行配置. 参考连接如下图2所示，关于XBee USB适配器产品的详细信息，请参考WE-CXU系列产品相关资料

软件功能

软件主要可实现以下功能：
  1. 搜索同网络中的设备，显示结果列表；
  2. 展示同一网络中无线模块的参数值（网络ID，信道，MAC地址，固件版本，硬件版本及其他）；
  3. 设置无线模块参数
    •  设置无线模拟量IO设备XBee模块参数，可设置网络ID、网络信道；
    • 设置XBee USB适配器设备XBee模块参数，可设置网络ID、网络信道和波特率。
  4. 设置无线终端设备产品的设备ID和目标地址，不同产品可能仅包含部分功能；
  5.  对无线模拟量IO产品进行调试

参数项说明

提示：鼠标指向软件页面参数项前面的 图标可获得输入提示。
  1. 网络ID 参数说明：设备的PAN ID(个人区域网络)标识符。PAN ID允许共享同一RF信道的多个网络在逻辑上分离。为了实现设备间的通信，必须配置相同的PAN ID和信道。 参数范围：0x0 – 0xFFFF 默认值：0x7FFF 输入提示：十六进制字符串，输入时无需输入“0x”，2个字节 输入示例：“010E”、“01 0E”、“10E”、“1E”等
  2.  网络信道 参数说明：操作通道设备用于发送和接收数据。为了实现设备之间的通信，它们必须共享相同的信道号。一个网络可以使用不同的信道来防止一个网络中的设备监听另一个网络的传输，从而减少干扰。该参数使用IEEE 802.15.4信道号。 参数范围：0xB - 0x1A 默认值：0xC (channel 12) 输入提示：十六进制字符串，输入时无需输入“0x”，1个字节 输入示例：“0E”、”E”、“10”等
  3. 波特率 参数说明：该命令用于设置设备UART端口与主机通信时使用的串口波特率。 参数范围：1200 - 115200 默认值：9600
  4. 设备ID 参数说明：Modbus设备地址，用于Modbus协议通讯。 参数范围：1 - 247 默认值：1 输入示例：“2”、“37”、“247”等
  5. 目标地址 参数说明：设备发送信息的目标接收方，为Xbee模块的序列号，必须是真实存在的MAC地址。 参数范围：真实存在的MAC地址 默认值：无 输入示例：“0013A2004192475F”
  6. 输入值 参数说明：无线模拟量IO设备的输入值，只读参数。 参数范围：4.000 - 20.000 默认值：无
  7. 输出值 参数说明：模拟量IO设备的输出值，支持三位小数精度。 参数范围：4.000 - 20.000 默认值：0

参数设置注意事项

两个设备的网络ID和网络信道值参数相同，设备才能处于同一个网络中，XBee USB适配器才能搜索到同网络中的设备，建议只设置网络ID参数即可，若是设备干扰较强可修改不同网络信道值，若需同时修改请按以下步骤操作：
  1. 修改待配置设备的网络ID；
  2. 修改XBee USB适配器的网络ID；
  3. 修改待配置设备的网络信道；
  4. 修改XBee USB适配器的网络信道

操作说明

  1. 将XBee USB适配器通过USB口连接到电脑，记下串口号和波特率；
  2. 打开产品配置软件，点击“产品切换”按钮选择需要操作的“4-20mA 模拟量”产品类型，选中后跳转至对应的产品配置界面，如图所示:
  3. 选择页面上方的串口号，软件会显示当前所有连接到电脑的设备串口号，选择第一步中连接的XBee USB适配器设备的串口号和波特率；
  4. 点击“搜索”按钮将进行时长15秒的设备搜索，在此期间，会对通过串口连接到本计算机的XBee USB适配器的基本信息进行加载，并在软件界面的底部状态栏进行显示；同时搜索与XBee USB适配器处于相同网络的待配置设备，并将搜索到的待配置设备的Xbee模块的MAC地址显示在软件左侧列表区域，如图所示：
  5. 选中左侧列表区域中的某一设备之后，会显示当前设备可操作项，不同产品显示的功能会有稍许差别。其中待配置设备Xbee模块的详细信息在中间上方区域显示，包括模块的MAC地址、固件版本和硬件版本信息。同时右上方“待配置设备信息”区域显示模块的网络ID、网络信道，部分产品含有设备ID、目标地址功能项。如上图所示；
  6. 待配置设备信息区域为待配置的无线模拟量IO设备的参数，包括Xbee模块的网络ID和网络信道参数以及设备的ID和目标地址等其他参数；
  7. XBee USB适配器信息区域为Xbee USB产品的参数，包括Xbee模块的网络ID、网络信道以及模块波特率参数。点击“重置”按钮后模块的参数会被恢复为出厂默认参数，网络ID默认值“7FFF”，网络信道默认值“C”，波特率默认值“9600”；
  8. 通道设置区域用于对模拟量IO产品进行调试，可通过点击“读取”按钮获得产品当前的输入值，并可对输出值进行设置，输出值支持4.000～20.000范围的任意数，支持三位小数的精度；
  9. 可通过点击软件页面参数项前面的 图标获得输入提示，具体参数项说明可参考参数项说明。
