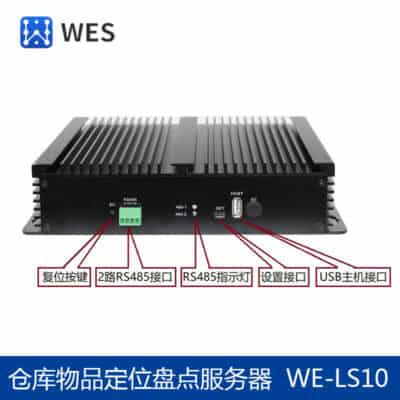

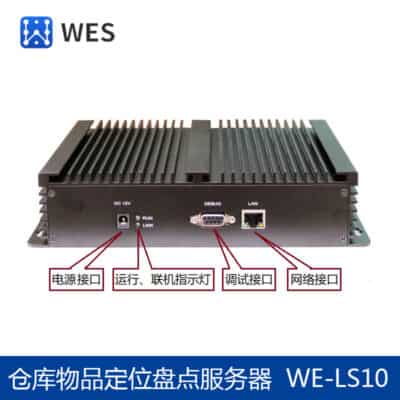

仓库物品定位盘点服务器 WE-LS10

 产品特点

◆可以同时接入不少于500个定位基站。
◆可以同时采集不少于1万张电子标签的位置信息。
◆32G独立存储空间存放动态盘点记录和历史轨迹数据。
◆自动保存至少3个月历史轨迹数据和1年动态盘点数据。
◆四核Cortex-A7处理器,主频1.2GHz,8G内核存储空间。
◆嵌入式Linux操作系统,稳定可靠。
◆通讯接口内外隔离,有EMC保护与静电防护。
◆全铝冰刺散热机箱,全封闭无风扇,适合各种严酷环境。
◆免费设备管理软件、免费盘点电脑软件、免费找物移动端APP。

¥3,626

SKU: WE-LS10 分类: 标签: ,

概述

部署定位盘点服务器,使用配套的电脑软件和移动APP,可以查看各物品当前的实时位置、3个月内的历史轨迹、1年内的盘点记录、10年内的出入库记录数据,相关数据可以下载保存。

使用带声光提醒功能的电子标签,用户可以根据地图指示导航到物品附近,然后在移动APP上开启声光提醒,找东西更快、更准确。找到后,按一下标签上的确认按键,标签会自动停止声光提醒,APP上也会标记货已找到,方便批量找货。

使用带防拆功能的电子标签(电子铭牌),如果标签被拆下,系统会立即发出告警事件,提醒用户及时处理。

部署定位盘点系统需要按照一定密度部署定位基站,基站间隔距离10~50米,基站越密,定位越准确。定位基站通过网络接入到盘点服务器,服务器接收各定位基站发来的标签信息,通过数据分析运算得出各标签的位置信息,并最终形成详细的盘点统计数据。

应用领域

工厂周转箱管理

畜牧业牲畜管理

工地车辆管理

企业资产管理

消防设备管理

定位原理

世电科技ZIGBEE定位技术及应用

标签测距公式

基站接受标签场强跟距离有关

对标签无线信号场强的测量计算出电子标签与天线的距离,距离与无线信号强度间为指数曲线关系

有3个值是需要我们反复测量标定的

1、 L0:标签与读卡器距离为0厘米时的信号强度,测量值为-8dBm。
2、 L1:标签与读卡器距离为40厘米时的信号强度,测量值为-20dBm。
3、 L2:标签与读卡器距离为100厘米时的信号强度,测量值为-30dBm

根据这三个值,推导的公式如下:

由于图表尺寸限制,只显示距离在6米内的对应关系

标签定位原理

安装基站测量标签的大致位置

在仓库、车间的四周安装好定位基站(读卡器)就可以测量出标签的大致位置。在有效范围内每个基站都会得到该电子标签与自己的距离,根据2~3个最靠近电子标签的基站的测试值,便可能得到该电子标签在空间的大致位置。定位精度1~3米

典型应用方框图

设备接入方式

可接入32个485读卡器

可接入16个无线读卡器

人员定位连接方式

运动检测改善标签使用寿命

选择“运动检测”工作模式的电子标签时,标签长时间没有运动时(默认10分钟),标签自动停止工作。这样可以有效节省电量,大幅延长了标签使用的时间。当标签用作人员、车辆的定位时,推荐选择“运动检测”工作模式的电子标签。标签从运动状态到静止状态的检测时间默认为十分钟(可以定制为1~60分钟)。静止状态标签默认不工作(可以定制为慢速工作,1~60秒发一次)。需要定制的和我们客服联系后下单

直接使用手持机查找标签

没有安装定位系统,仍然可以仅使用手持机查找标签。直接在手持机上输入标签ID,或者使用盘点软件将物品的标签ID发送到手持机,手持机启动查找,可以确认标签是否在附近,确认标签初步位置后,让手持机发送指令激活标签,通过声光提醒可以轻松找到标签。方法如下:
打开手持机,进入“查找”页面,输入对应的标签编码,点击“启动”按钮,就可以查找该标签是否在附近。如查找标签在附近,手持机会显示该标签与手持机的的实际距离,你可以根据距离值判断标签的远近,快速确定标签在哪个区域,提高物品查找的效率。

被查找的电子标签发光(不断闪烁),提醒用户标签的位置。如果仍无法找到,可以点击右下方的喇叭按钮,被查找的电子标签会发出“哔 哔 哔”的蜂鸣声音,让你更方便的找到该标签

产品介绍

读卡器及基站

ZigBee基站

RFID定位标签/读卡模块

RFID定位标签/读卡模块

ZigBee

ZigBee基站

ZigBee基站

ZigBee基站

ZigBee基站

提供适应不同行业的读卡器及基站,覆盖半径:100m;平均功耗:<5W;供电:12V

标签

AOA标签

AOA标签

AOA标签

AOA标签

AOA标签

AOA标签

搭配不同尺寸的标签,以适应不同需求,低功耗,远距离,声音效果、LED亮度,防拆,防水等不同特点

软件及接口

免费提供软件;Win7 /Win 10/Win Server 2012 R2;并开放接口供您的应用程序调用

行业应用说明

生产管理系统呼叫标签

将标签定位功能植入生产管理系统,管理系统不仅可以知道标签的位置,必要时,可以直接呼叫标签,让标签发光、发声,通过声光提醒轻松确定物品位置,生产流程更准确、高效。
生产管理系统把呼叫指令发送给标签定位系统,标签定位系统根据标签的当前位置,由离标签最近的基站(读卡器)向标签发送呼叫指令,被呼叫的标签发出声光提醒。

医院设备资产管理

医院资产管理包括:①一般办公设备,指常用的办公与事务方面的设备;②专用设备,是指属于医院所有专门用于某项工作的设备;③药品和陈列品等管理。这些物品多而杂,人工管理起来费时费力,而且每次的盘点都容易出现纰漏

使用世电科技的ZIGBEE定位标签和读卡器,结合软件的流程可以搭配一套完整系统。

更多信息
人员考勤打卡系统

很多工厂和企业为了安全的需要,要求工作期间肩部允许携带手机进入工作场所,但又需要信息及时和准确的发送到工作人员;世电客户研发的LCD标签,专门用于人员考勤和智能打卡功能;整个系统可以提供无感打卡、轨迹重放、人员呼叫、危险通知;并提供数据接口,客户可以实现与微信的数据互通;让用户可以在标签上接收微信的短信信息。

仓库管理系统

仓储物品3米精确定位系统采用zigbee组网技术,基于zigbee技术实现人员卡精确定位,定位精度可达1-5m。系统覆盖范围广,单个基站可以实现100m信号覆盖,并可以支持无限极基站级联,适应各种仓库状况布设要求

更多信息
隧道工地管理系统

在隧道工程的施工建设过程中,安全管理始终是各施工单位非常关注的问题;世电基于自有ZIGBEE定位技术和UWB定位技术,提供隧道项目中多种性价比较高的解决方案;已经实施的案例在人员打卡、人员数字的统计、过程监控得到充分的验证和客户良好的反馈。

重量 1500 克
定位属性

输入电压

DC12V

传输方式

接口介绍

规格书

基本参数:

网络拓扑

在需要定位的区域部署好定位基站,在电脑上使用【定位设备管理软件】将定位基站的数据录入到位置服务器,定位基站就可以把接收到的电子标签信息发送给盘点服务器了。盘点服务器通过综合运算得到各标签的实时位置并生成各项盘点数据。最后,管理员在电脑或手机上使用【定位盘点应用软件】,通过公司内部网络随时查看物品的具体位置、仓库在不同时刻的自动盘点数据,可以呼叫声光标签快速找到物品。

部署定位基站时,根据需要可以灵活部署不同传输接口的各款定位基站,分别有网络读卡器、有线读卡器、无线读卡器等。其中有线读卡器和无线读卡器不能直接接入盘点服务器,需要先连接到相应的网络读卡器,再接入盘点服务器。

资源支持

定位盘点服务器WE-LS10产品手册

案例分析

  1. 霍尼韦尔维修车间产品实时追溯管理
