智慧地下停车场超声波车位感应灯技术应用方案

一、项目背景​

随着城市化进程的加速和机动车保有量的持续增长，地下停车场的使用频率日益提高。然而，传统地下停车场存在车位信息不透明、车主寻车耗时久、车位利用率低等问题，不仅给车主带来不便，也制约了停车场的运营效益。为解决这些难题，引入超声波车位感应灯技术对地下停车场进行智能改造，成为提升停车场服务质量与管理效率的关键举措。​

二、项目需求分析​

1. 车主需求：车主期望在进入停车场后，能快速、准确地找到空闲车位，减少在停车场内的寻车时间，提升停车体验。同时，希望通过手机应用 APP 提前了解停车场车位信息，并进行车位预定。​
2. 停车场管理方需求：管理方需要实时掌握停车场车位的占用情况，以便合理调度和管理车位资源，提高车位利用率；能够通过系统生成的数据分析报表，优化停车场运营策略；实现停车场智能化管理，降低人力成本，提升停车场的竞争力和档次。​

三、技术优势​

超声波车位感应灯技术凭借高精度探测能力，能快速、准确识别车位上车辆状态，配合醒目的红（有车）绿（无车）指示灯，让车主一目了然。节点控制器高效收集、处理车位信息，通过室内外引导屏和手机 APP 多渠道发布，实现全方位车位引导，极大提高停车效率，同时提升停车场智能化形象与竞争力。

四、系统设计​

（一）系统架构​

本系统构建采用分布式架构，主要由超声波车位感应灯 WE-DPK12、节点控制器 WE-DPK200、车位室内引导屏WE-DPK525、车位室外引导屏WE-DPK500、云服务器及手机应用 APP 协同运作。​

1. 超声波车位感应灯 WE-DPK12：安装在每个车位前上方，运用超声波侦测技术实时探测车位上是否有车辆。当探测到车位有车时，内置的车位指示灯显示红灯；车位空闲时，指示灯显示绿灯，直观地向寻找车位的司机指示车位状态。​
2. 节点控制器 WE-DPK200：负责汇集本节点区域内所有车位探测器（即超声波车位感应灯）的车位状态信息。经处理后，生成车位引导信息，分别传输至车位室内引导屏WE-DPK525、车位室外引导数字屏WE-DPK500，同时将数据上传至云服务器。​
3. 车位室内引导屏WE-DPK525：安装在停车场内部通道关键节点，接收节点控制器发送的车位引导信息，以文字、箭头等形式清晰地展示各方向的空闲车位数量和位置，引导车主快速找到空闲车位。​
4. 车位室外引导屏WE-DPK500：安装在停车场出入口，接收节点控制器发送的车位引导信息，以写数字形式清晰地展示停车场内的空闲车位数量，提前告知车主场内剩余车位总数，辅助车主决策是否进入停车场。
5. 云服务器：作为数据存储和处理中心，接收、存储节点控制器上传的车位状态信息，进行深度分析与管理。为手机应用 APP 提供数据支持，确保用户能够通过 APP 实时获取准确的车位信息。​
6. 手机应用 APP：用户通过手机应用 APP，可远程查看停车场实时车位信息，提前预定车位；进入停车场后，还能获取精准寻车导航服务。​

（二）网络通信​

1. 车位感应灯与节点控制器通信：超声波车位感应灯与节点控制器之间采用低功耗、高稳定性的 ZigBee 无线通信技术，实现车位感应灯与节点控制器间的高效数据传输，确保车位状态信息及时上报。​
2.
3. 节点控制器与云服务器通信：节点控制器通过互联网（如 4G/5G 或有线网络）与云服务器进行通信，将处理后的车位状态信息和数据分析结果上传至云服务器。同时，接收云服务器下发的指令和配置信息，实现系统的远程管理和升级。​
4. 手机应用 APP 与云服务器通信：手机应用 APP 通过移动网络（如 4G/5G）或 Wi-Fi 与云服务器进行数据交互，实现 APP 与云服务器的数据实时同步，获取停车场车位信息、预定车位、接收寻车导航等服务。​

五、系统功能​

1. 车位状态实时监测：超声波车位感应灯持续监测车位状态，一旦车辆驶入或驶出，即刻更新指示灯状态，并将信息同步至节点控制器、引导屏及云服务器，确保各方获取的车位信息准确、及时。​
2. 多维度车位引导：车位室内引导屏、室外引导数字屏协同工作，从停车场外到内部各区域，为车主提供连贯的车位引导服务；手机应用 APP 则为用户提供个性化的车位查询与导航功能，大幅缩短寻车时间。​
3. 车位预约管理：用户可通过手机应用 APP，提前查看停车场车位分布，选定并预定心仪车位。系统自动预留车位，并在用户抵达时，通过 APP 和场内引导屏提供专属引导，提升停车体验。​
4. 数据分析与决策支持：云服务器对车位使用数据进行深度挖掘与分析，生成车位利用率、高峰低谷时段、车辆进出流量等报表，为停车场管理方优化运营策略、调整收费标准提供数据依据。​
5. 远程管理与维护：停车场管理人员可通过云平台，远程对系统设备进行参数配置、软件升级、故障诊断与修复，降低维护成本，提高管理效率。

六、设备选型与安装​

（一）设备选型​

1. 超声波车位感应灯 WE-DPK12：选用具备高灵敏度、宽探测角度、抗干扰能力强的产品，适应复杂地下环境；具备 IP65 防护等级，防尘防水，保障设备长期稳定运行。​
2. 节点控制器 WE-DPK200：采用高性能处理器，支持大容量数据处理与存储；配备多种通信接口，兼容不同网络环境，确保数据传输稳定可靠。​
3. 车位室内引导屏：采用高亮度 LED 显示屏，显示清晰、视角宽广；具备智能调光功能，根据环境光线自动调节亮度，节能环保。​
4. 车位室外引导数字屏：选用高亮、耐候性强的 LED 屏，适应户外强光环境；具备防水、防晒、防腐蚀特性，保障长期稳定显示。
5. 云服务器：根据停车场的规模和数据处理需求，选择合适配置的云服务器，确保系统的稳定运行和数据的安全存储。同时，具备良好的扩展性，能够随着停车场业务的发展进行灵活升级。​

（二）安装方案​

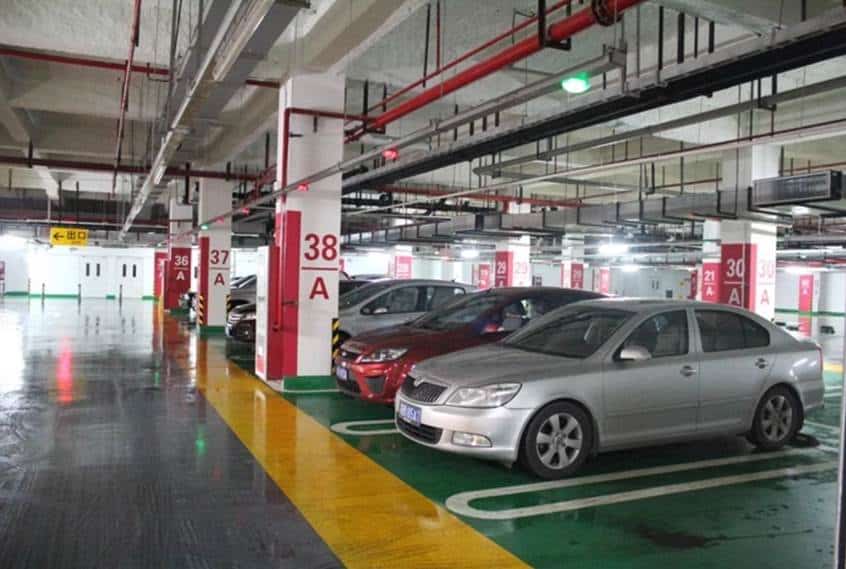

1. 超声波车位感应灯安装：在每个车位前上方的天花板或桥架上，按照设计要求安装超声波车位感应灯在停车位前边框线中心正上方（可以适当前后移动，移动距离不应超过30cm）。安装高度2-3.5米（桥架下沿和地面的垂直距离）3米高度最佳。安装时需注意避免遮挡感应灯的探测区域，确保探测的准确性。​
2. 节点控制器安装：将节点控制器安装在停车场内合适的位置，如配电间或弱电井内。确保节点控制器与车位感应灯之间的通信距离在有效范围内，且便于维护和管理。安装时需做好设备的接地和防雷措施，保障设备安全运行。​
3. 车位引导屏安装：车位室内引导屏安装于停车场通道上方 2.5 – 3 米处，保证驾驶员视线无遮挡；车位室外引导数字屏安装于停车场出入口醒目位置，高度根据现场实际情况确定，确保过往车辆清晰可见。​

七、项目实施计划​

（一）前期筹备（15天）​

1. 与客户深入沟通，明确停车场现状、改造需求及预期目标，制定详细项目规划。​
2. 组织技术团队实地勘察，测量停车场尺寸、车位布局、管线分布等信息，绘制施工图纸。​
3. 完成设备采购清单，签订采购合同，确保设备按时到货。​

（二）设备安装（10天）​

1. 按照施工图纸，有序开展超声波车位感应灯、节点控制器、引导屏等设备的安装工作，严格遵循电气安装规范与安全标准。​
2. 完成设备间的线路铺设、连接与调试，确保各设备通信正常。​

（三）系统调试（3天）​

1. 对单个设备进行功能测试，确保超声波车位感应灯探测准确、指示灯显示正常，节点控制器数据处理与传输无误，引导屏显示清晰准确。​
2. 进行系统联调，验证各设备间协同工作性能，优化系统参数，确保车位引导、数据上传等功能稳定运行。​

（四）试运行与验收（7天）​

1. 系统投入试运行，安排专人实时监控运行状态，收集用户反馈，及时处理发现的问题。​
2. 试运行结束后，组织客户进行项目验收，展示系统功能与运行效果，提交项目文档，确保项目通过验收。​

八、售后服务​

1. 质保服务：提供1年设备质保，质保期内免费维修、更换故障设备（人为损坏除外）。​
2. 技术支持：7×24 小时技术热线随时响应，远程协助解决系统故障；紧急情况下，技术人员72小时内抵达现场处理。​
3. 系统升级：定期推送系统软件升级包，优化功能、提升性能，提供免费升级服务及操作培训。​
4. 定期巡检：每季度安排技术人员上门巡检设备，进行清洁、维护与性能检测，保障系统长期稳定运行。

九、实施效果​

1. 停车效率大幅提升：改造后，车主进入停车场后，可根据室内外引导屏的指示以及手机 APP 的导航，快速找到空闲车位。据统计，车主平均寻车时间从原来的 15 分钟缩短至 5 分钟以内，停车场整体停车效率提高了约 67%，极大减少了车辆在停车场内的无效行驶时间和拥堵情况。​
2. 车位利用率显著提高：通过超声波车位感应灯对车位状态的实时监测以及系统数据分析，停车场管理方能够清晰掌握车位使用情况。利用这些数据，管理方优化了车位分配策略，车位利用率从之前的 60% 提升至 85%，有效挖掘了停车场的停车潜力。​
3. 用户体验明显改善：车主通过手机 APP 即可提前了解停车场车位信息并完成预定，到达停车场后能迅速停车，离场时支付便捷，整个停车过程更加顺畅、高效。在项目实施后的用户满意度调查中，超过 90% 的车主表示对停车场的智能化改造非常满意，认为这大大提升了他们的停车体验，也增加了他们来该商业综合体消费的意愿。​
4. 停车场管理成本降低：停车场管理方借助云平台实现了对系统的远程管理与维护，减少了现场巡检和人工干预的工作量。原本需要 3-4名工作人员负责停车场日常管理，现在仅需2人即可完成，人力成本降低了约 50%。同时，设备故障能及时被发现并远程修复，设备维护成本也有所下降。商业效益显著增长，在改造完成后的半年内，商业综合体的营业额相比去年同期增长了 15%，实现了停车场智能化改造与商业运营的良性互动。
5. 商业效益显著增长：随着停车场智能化改造带来的停车体验提升，商业综合体的客流量也有所增加。据统计，在改造完成后的半年内，商业综合体的营业额相比去年同期增长了 15%，实现了停车场智能化改造与商业运营的良性互动。
