产品特点
- Wi-Fi/Ethernet、4G/3G/GPRS之间协议转换
- 集成4G/3G、Wi-Fi、以太网、RS485等丰富的硬件接口，
- 基于Linux操作系统
- 产品包含了web网页
- 硬件接口满足国标要求
- ESD方面支持空气放电±15KV，接触放电±8KV
¥394
产品概述
导轨4G路由器可为导轨式设备提供上网服务。产品支持Wi-Fi或者10/100M以太网自适应，支持完整的TCP/IP协议栈，并且支持多种数据加密方式，确保数据保密性。
通过以太网,Wifi或者SIM卡使设备连接都可上网，组网方式灵活
应用领域
串口服务器把串口设备连接到因特网，符合 TCP/IP 协议传输串口数据
-
- 远程设备监控
- 生产资产追踪和监控
- 安防领域
- 工业传感器和控制器
- 健康医疗设备
- ATM 设备
- 数据采集设备
- UPS 电源管理设备
- 电信设备
- 数据显示设备
规格书
| 分类 | 参数 |
| 系统信息 | |
| 处理器/主频 | MIPS/580MHz |
| 操作系统 | Linux |
| 以太网接口 | |
| 端口 | LAN：WR202 1个，WR204 3个
WAN：1个（默认WAN，可配置成LAN） |
| 接口标准 | 10/100M Base-T 自动协商 |
| 保护 | 电源防接反
静电：8KV接触放电，15KV空气放电 浪涌：差模4KV，共模6KV |
| 网络变压器 | 集成 |
| 网络协议 | IP，TCP，UDP，DHCP，DNS，HTTP Server/Client，ARP， BOOTP， AutoIP， ICMP，Web socket， Telnet，uPNP， NTP |
| Wi-Fi接口 | |
| 无线标准 | 802.11 b/g/n |
| 频率范围 | 2.412GHz-2.484GHz |
| 网络模式 | AP |
| 安全类型 | WEP/WPAPSK/WPA2PSK |
| 加密 | WEP64/WEP128/TKIP/ AES |
| 发射功率 | 802.11b: +20dBm(Max.)
802.11g: +18dBm(Max.) 802.11n: +15dBm(Max.) |
| 接收灵敏度 | 802.11b: -89dBm
802.11g: -81dBm 802.11n: -71dBm |
| 天线选项 | 外置：3dBi 天线 |
| GPRS/3G/4G等接口 | |
| 发射功率 | Class 4(33dBm±2dB) for GSM900
Class 1(30dBm±2dB) for DCS1800 Class E2(27dBm±3dB) for GSM900 8-PSK Class E2(26dBm±3dB) for DCS1800 8-PSK Class 3(24dBm+1/-3dB) for WCDMA Class 2(24dBm+1/-3dB) for TD-SCDMA Class 3(23dBm±2dB) for LTE FDD Class 3(23dBm±2dB) for LTE FDD |
| LTE | 最大支持non-CA CAT4
支持1.4~20MHz射频带宽 下行支持多用户MIMO FDD：最大上行速率50Mbps，最大下行速率150Mbps TDD：最大上行速率35Mbps，最大下行速率130Mbps |
| WCDMA | 3GPP R8 DC-HSPA+
16-QAM,64-QAM和QPSK modulation 最大上行5.76Mbps 最大下行42Mbps |
| TD-SCDMA | CCSA Relese 3
最大上行2.2Mbps 最大下行4.2Mbps |
| GSM/GPRS/EDGE | R99：
CSD传输速率：9.6Kbps/14.4Kbps GPRS： 支持GPRS multi-slot class 12 编码方式：CS-1/CS-2/CS-3/CS-4 EDGE： 支持EDGE multi-slot class 12 支持上/下行编码方式：CS1-4，MCS1-9 |
| 串口（WR202） | |
| 接口标准 | RS485：5.08mm接线端子 |
| 数据位 | 7，8 |
| 停止位 | 1，2 |
| 校验位 | None，Even，Odd |
| 波特率 | 300 bps~230400 bps |
| 软件 | |
| 网页配置 | Http 网页配置
客户可自定义定制Http网页 |
| 配置方式 | Web网页
XML文件导入 Telnet配置 IOTService配置软件 |
| 固件升级 | 网页、IOTService配置软件、短信升级 |
| 基本参数 | |
| 尺寸 | 108x30x120mm |
| 工作温度 | -40 ~ 85°C |
| 保存环境 | -45 ~ 105°C， 5 ~ 95% RH（无凝水） |
| 输入电压 | 5～36VDC |
| 工作电流 | ~300mA@9V |
图纸
产品尺寸
108x30x120mm

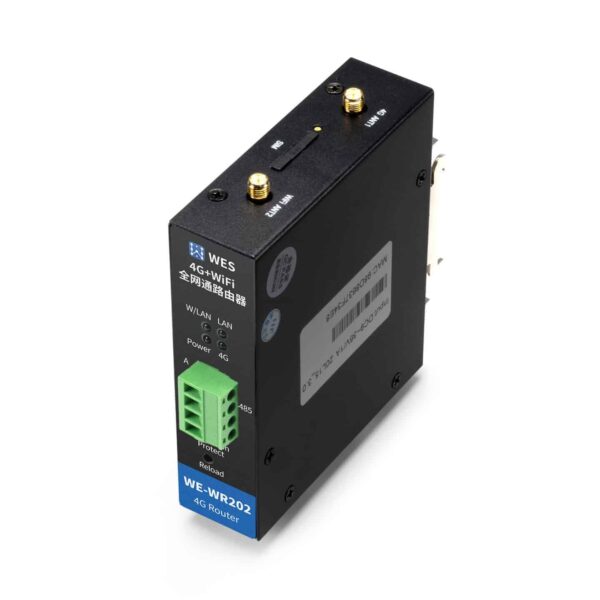

接口信息
| 功能 | 名称 | 描述 |

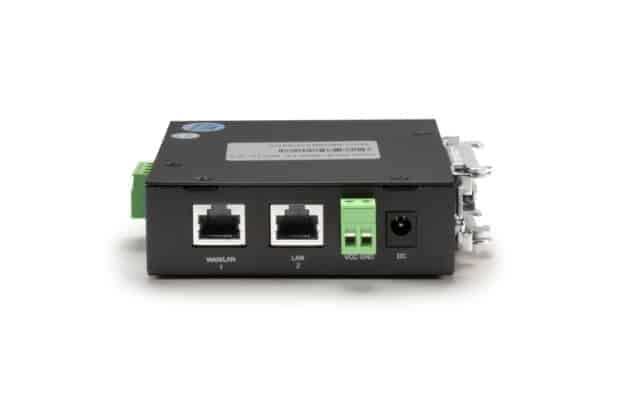

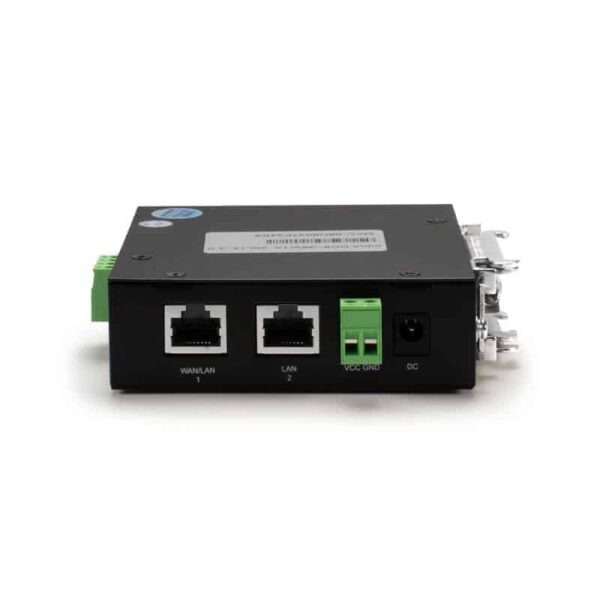

| 外部接口 | RJ45网口 | LAN：1个
WAN：1个（默认WAN，可配置成LAN） |

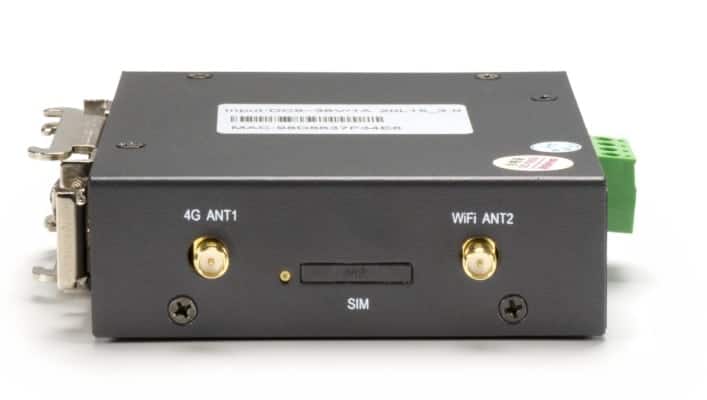

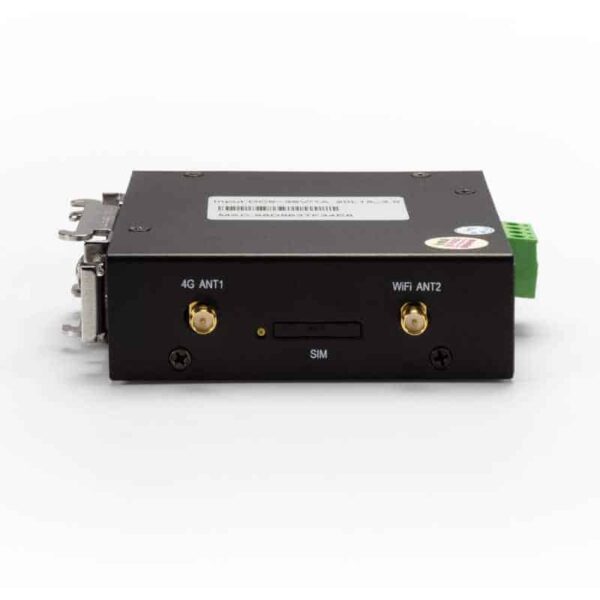

| SIM Card | 标准SIM卡卡槽 | |
| WIFI 天线 | 接外置Wi-Fi天线 | |
| 4G天线 | 接外置4G天线 | |

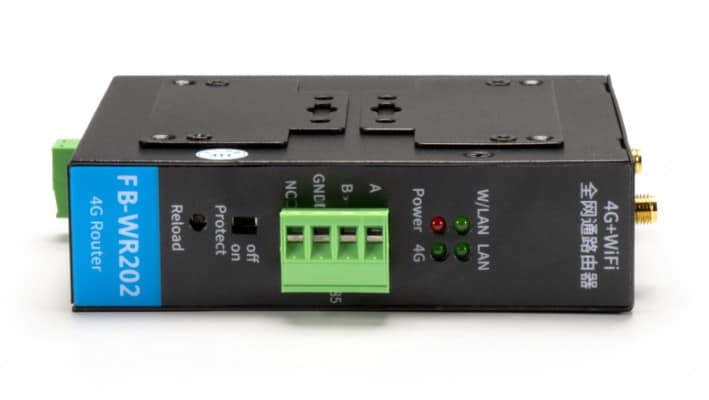

| A | RS485 A+ | |
| B | RS485 B- | |
| GND | GND | |
| Protect | 参数保护，功能暂时无效 | |
| VCC GND电源 | 直流5~36V 输入 | |
| LED指示灯 | 4G | 运营商网络连接状态指示灯
快闪：网络连接成功 慢闪：正在注册连接网络 |
| PWR | 供电电源指示灯
亮：供电正常 灭：供电异常 |
|
| W/LAN
LAN |
以太网连接指示灯
常亮：以太网连接正常 灭：无以太网连接 |
|
| 按键 | Reload | 恢复出厂设置按钮
长按3秒钟以上松开后参数恢复出厂设置。 |
RJ45接口说明
