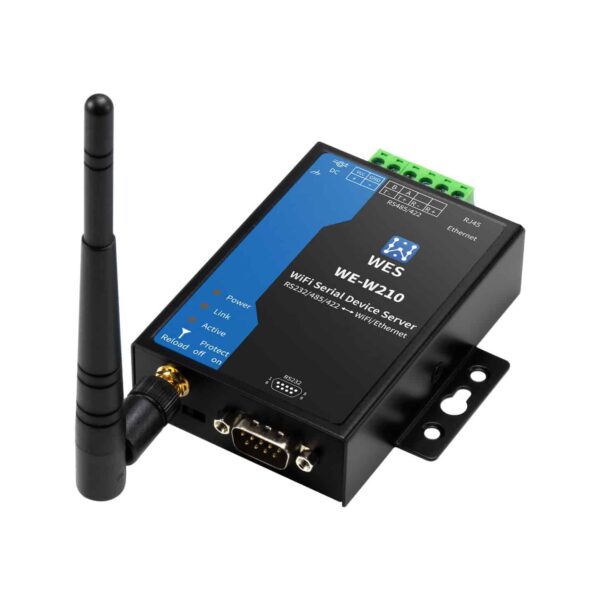

RS485转以太网串口服务器 WE-W210

 产品特点

  • RS232/RS485/RS422 和 Wi-Fi/Ethernet 之间协议转换
  • 集成了MAC 等以太网硬件协议,
  • 集成了TCP/IP 协议栈
  • 内存管理
  • 10/100M 以太网收发器
  • 高速串口、RS232、RS485、RS422 等硬件接口,
  • 基于eCos操作系统,产品包含了 web 网页,可以方便的供远程配置、监控和调 试。硬件接口满足国标要求,ESD 方面支持空气放电±15KV,接触放电±8KV。
  • 采用高集成的硬件和软件平台,
  • 服务器尺寸 95mm x 65mm x 25mm

¥170

SKU: WE-W210 分类: 标签: , , ,

产品概述

是串口设备联网功能的完整解决方案,这个功能强大的产品支持Wi-Fi 或者 10/100M 以太网自适应,支持完整的 TCP/IP 协议栈,并且支持多种数据加密方式,确保数据保密性。
通过以太网网线或者无线连接FB-W210串口服务器进行数据传输,使得产品整合非常容 易,本产品符合EMC Class B安全等级,可以通过各个国家相关的认证测试

应用领域

串口服务器把串口设备连接到因特网,符合 TCP/IP 协议传输串口数据

    • 远程设备监控
    • 生产资产追踪和监控
    • 安防领域
    • 工业传感器和控制器
    • 健康医疗设备
    • ATM 设备
    • 数据采集设备
    • UPS 电源管理设备
    • 电信设备
    • 数据显示设备

规格书

分类 参数
系统信息
处理器/主频 MIPS/320MHz
Flash/SDRAM 16MB/32MB
操作系统 Linux
以太网接口
端口 1 RJ45
接口标准 10/100M Base-T 自动协商
保护 电源防接反,
静电:8KV 接触放电,15KV 空气放电
浪涌:差模 4KV,共模 6KV
网络变压器 集成
网络协议 IP,TCP,UDP,DHCP,DNS,HTTP Server/Client,ARP, BOOTP,AutoIP, ICMP,Web socket, Telnet, uPNP, NTP, Modbus TCP
安全性协议 TLS v1.2
AES 128Bit
DES3
IPV6 计划支持
无线接口
无线标准 802.11 b/g/n
频率范围 2.412GHz-2.484GHz
网络模式 STA/AP/STA+AP
安全类型 WEP/WPAPSK/WPA2PSK
加密 WEP64/WEP128/TKIP/ AES
发射功率 802.11b: +20dBm(Max.)
802.11g: +18dBm(Max.)
802.11n: +15dBm(Max.)
802.11b: -89dBm
接收灵敏度 802.11g: -81dBm
802.11n: -71dBm
天线选项 外置:3dBi 天线
串口
端口数 1 RS232/RS485/RS422
接口标准 RS232:沉金公头 DB9 接头
RS485/RS422:5.08mm 接线端子
数据位 8
停止位 1,2
校验位 None,Even,Odd
波特率 TTL:2400 bps~460800 bps
流控 无流控;
硬件 RTS/CTS、DSR/DTR(RS232)
软件 Xon/ Xoff 流控
软件
网页配置 Http 网页配置
客户可自定义定制 Http 网页
配置方式 Web 网页Cli命令
XML 文件导入
Telnet 配置
IOTService 配置软件
固件升级 网页,IOTService 工具
提供 SDK. 计划支持
基本参数
尺寸 95mm x 65mm x 25mm
工作温度 -25 ~ 70°C
保存环境 -45 ~ 105°C, 5 ~ 95% RH(无凝水)
输入电压 5~36VDC
工作电流 ~200mA
功耗 <700mW
其他信息
证书 FCC/CE/RoHS

图纸

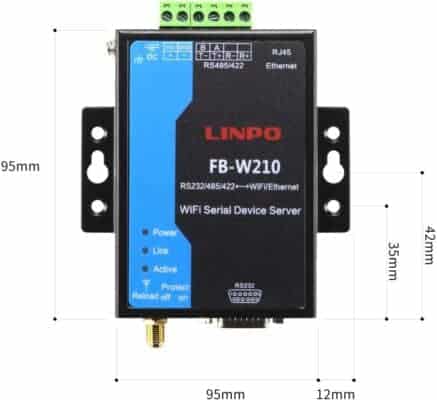

产品尺寸

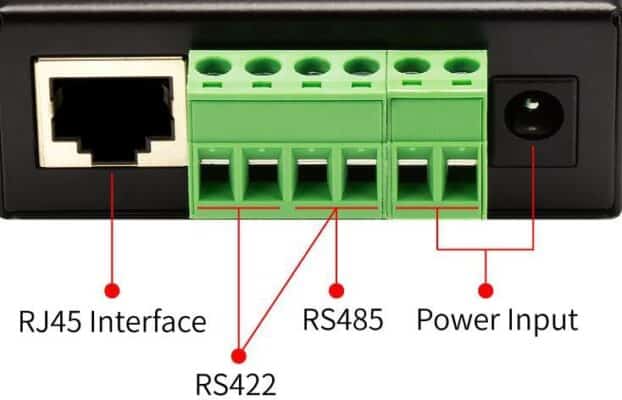

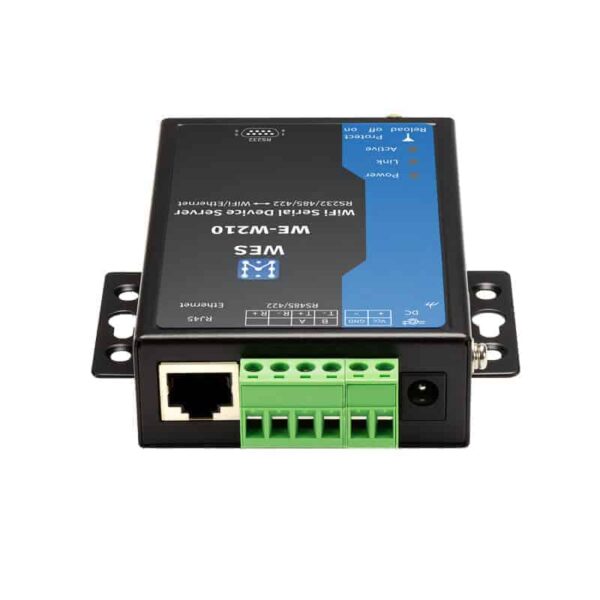

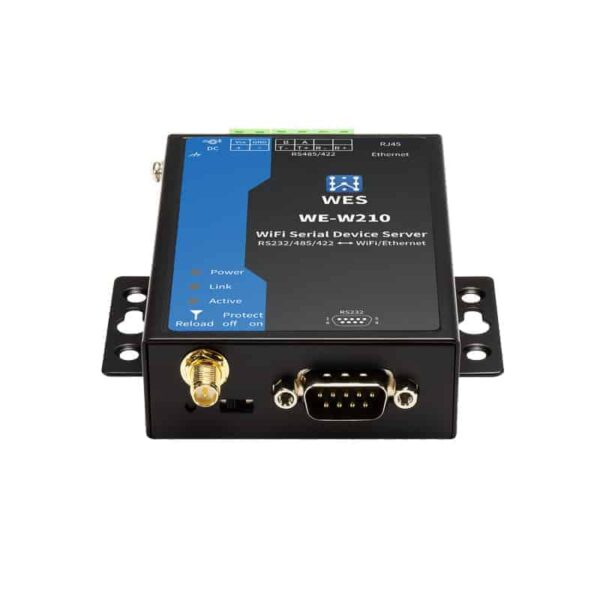

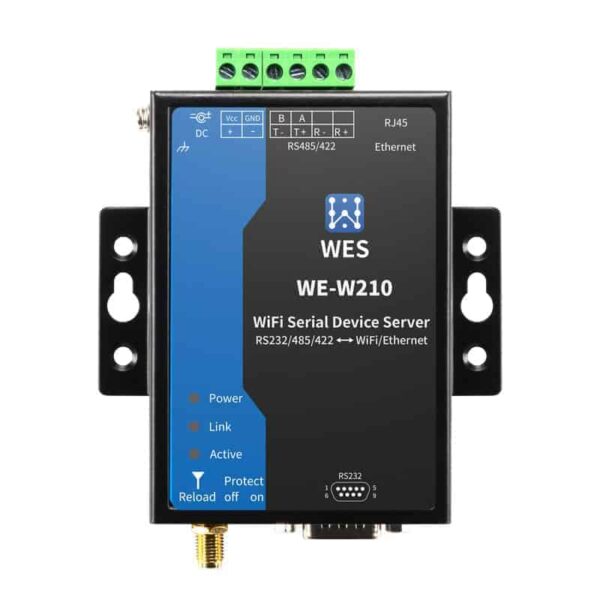

接口信息

功能 名称 描述
外部接口 RJ45 网口 10/100M 自适应 Ethernet 网口
天线 SMA 接口 外置天线接口
RS232 RS232 串口
RS485/RS422 RS485/RS422 串口。
Earth 保护地
DC Input 直流 5~36V 输入
LED 指示灯

Power

供电电源指示灯亮:供电正常

灭:供电异常



Link

联网指示灯

亮:以太网或无线网络连接正常灭:无网络连接



Active

数据收发指示灯

闪烁:有数据进行收发灭:无数据收发

按键 Reset 重启设备
拨码开关

Protect

存储参数保护开关

on:开启保护,工作参数不允许修改off:关闭保护,工作参数可以修改

RS232接口说明

设备的串口为公口(针),RS232 电平(可直接与 PC 串口相连),引脚顺序与 PC 的COM 口一 致,与 PC 相连时请使用交叉线(2-3 交叉,7-8 交叉,5-5 直连,7-8 可以不接)

RS485接口说明

RS485 有引出线分别是 A(data+)和 B(data-),和设备 RS485 连接时 A(+)接 A(+),B(-) 接 B(-)。
本产品可以带 32 个终端 485 设备,特殊型号可以带 255 个终端 485 设备。最长通信距
离 1200 米。485 终端电阻为 120 欧姆,一般在超过 300 米的布线的时候才有必须使用终端电阻。注意布线时,A+和 B-必 须是一对铰在一起的双绞线,以减少信号干扰

RS422接口说明

RS422 有引出线分别是 T+/T-/R+/R-,和设备 RS422 连接时采用交叉方式连接

RJ45接口说明
