大功率UWB定位标签模块 WE-UB1MC02-01

 产品特点

➯符合IEEE802.15.4-2011超宽带标准;

➯基于Qorvo公司DW1000芯片设计的超宽带测距定位模块;

➯封装及接口完全兼容DWM1000;

➯供电电压为2.8V – 3.6V;

➯WE-UB1MC02-01模块的数据传输110kbps,850kbps,6.8Mbps三种模式可选;

➯最大数据包长度为1023字节,满足高数据量通信的应用需求;

➯通信接口为SPI;

¥100

SKU: WE-UB1MC02-01 分类: 标签: , ,

WE-UB1MC02-01模块是海南世电基于Qorvo公司的DW1000芯片设计的无线射频模块,此模块集成了UWB通信所需的所有外围电路,如射频电路,电源管理以及时钟电路,无需额外电路,使用MCU连接引脚即可使用。符合IEEE802.15.4-2011超宽带标准。

此模块集成了一颗38.4MHZ的高精度晶振,测量距离为厘米级精度。

在UWB模块中,可以通过单独的VDDAON来为AON存储器供电,从而保存在低功耗模式下的配置数据。可以通过设置使UWB模块上传数据到AON存储中当模块进入低功耗工作模式下的时候,而当模块恢复正常运行时,从AON存储中下载数据。

UWB模块由一个56×32位的用户使用的一次性可编程存储器,该存储器用来存放每个芯片的校准信息。

DWM模块有多个中断事件,这些事件配置为驱动中断请求引脚。这些中断请求引脚默认为低电平。并且多个状态寄存器可以用来检测运行的状态。

模块包含了多个检测校验功能,包括CRC产生,CRC校验,和接收帧过滤。

片上的电压和温度检测器可以被主设备所读取。主设备可以读取 VDDAON 引脚的电压和UWB 模块内部的核心温度信息。

定位属性

传输方式

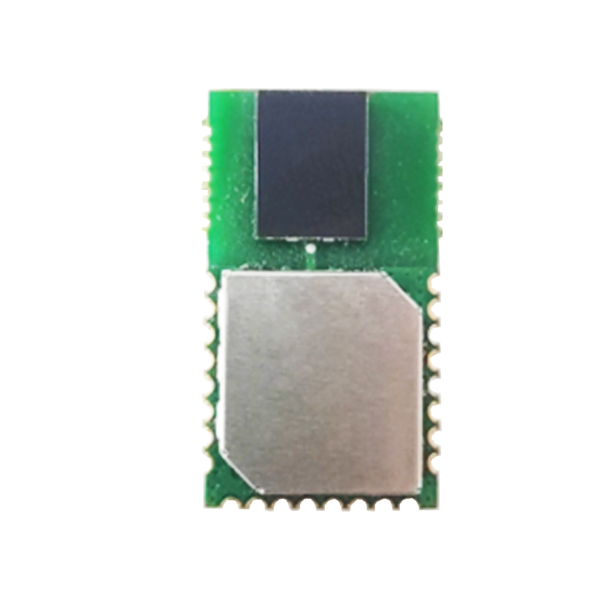

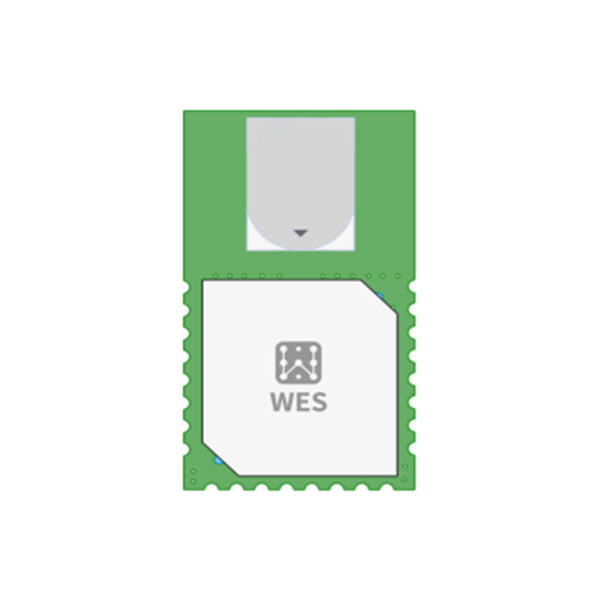

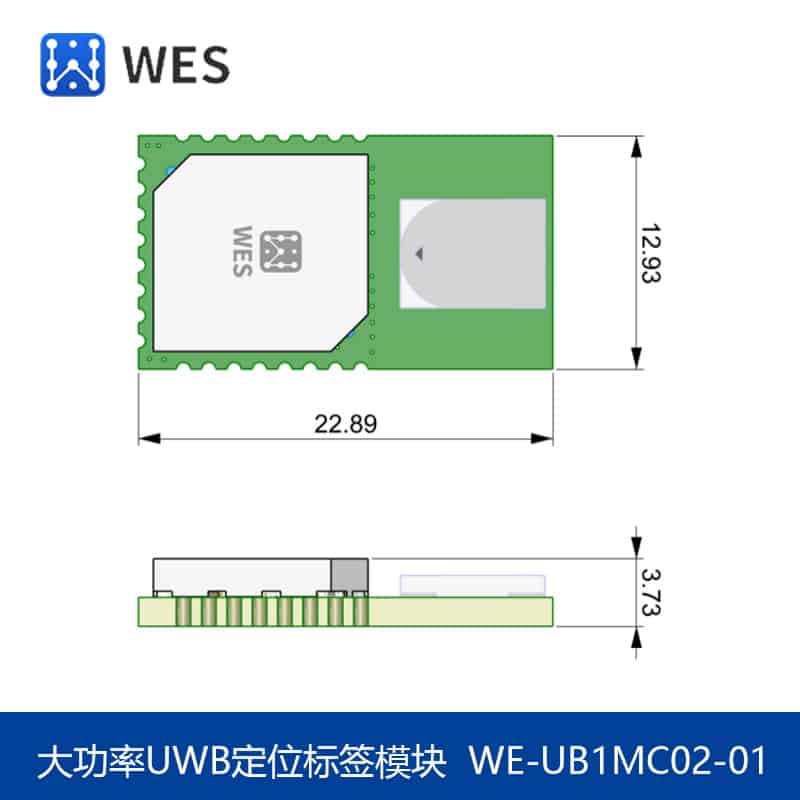

产品外观

大功率UWB模块_用户手册_V1.2 UWB模块_用户手册_V1.0 UWB模块_用户手册_V1.0 UWB模块_用户手册_V1.0

产品参数

参数 最小值 典型值 最大值 单位 备注
工作温度 -40 ﹢85
电源电压
VDDAON,VDD3V3
2.8 3.3 3.6 V 正常运行
OTP 编程电压
VDD3V3
3.7 3.8 3.9 V TOP 编程是 VDD3V3 电压必须短时间加到3.8V
GPIO[0-7],WAKEUP
RST_n,SPI_CS_n,
SPI_MOSI,SPI_CLK
3.6 V 3.6V可以应用于这些引脚

产品资料

UWB模块_用户手册_V1.0-2 (2)
