大功率UWB定位模块WE-UB1MC01-01

 产品特点

➯符合 IEEE802.15.4-2011 超宽带标准;
➯基于 Qorvo 公司 DW1000 芯片设计的 超宽带大功率测距定位模块;
➯封装及接口完全兼容 DWM1000;
➯大功率模块通信距离更远,精准度高;
➯模块使用外置天线,并集成了射频电路 和时钟电路;
➯供电电压为 2.8V – 3.6V;
➯ WE-UB1MC01-01 模 块 的 数 据 传 输 110kbps,850kbps,6.8Mbps 三种模式可选;
➯最大数据包长度为 1023 字节,满足高 数据量通信的应用需求;
➯通信接口为 SPI;

¥140

SKU: WE-UB1MC01-01 分类: 标签: , ,

WE-UB1MC01-01 模块是海南世电基于 Qorvo 公司的 DW1000 芯片设计的 大功率无线射频模块,此模块集成了 UWB 通信所需的所有外围电路,如射频 电路,电源管理以及时钟电路,无需额外电路,使用 MCU 连接引脚即可使用。 符合 IEEE802.15.4-2011 超宽带标准。UWB 大功率模块使用的外置天线,搭 配天线,可以通信更远的距离 此模块集成了一颗 38.4MHZ 的高精度晶振,测量距离为厘米级精度。 在 UWB 模块中,可以通过单独的 VDDAON 来为 AON 存储器供电,从而保 存在低功耗模式下的配置数据。可以通过设置使 UWB 模块上传数据到 AON 存储中当模块进入低功耗工作模式下的时候,而当模块恢复正常运行时,从 AON 存储中下载数据。 UWB 模块由一个 56×32 位的用户使用的一次性可编程存储器,该存储器用 来存放每个芯片的校准信息。 DWM 模块有多个中断事件,这些事件配置为驱动中断请求引脚。这些中断请 求引脚默认为低电平。并且多个状态寄存器可以用来检测运行的状态。 模块包含了多个检测校验功能,包括 CRC 产生,CRC 校验,和接收帧过滤。 片上的电压和温度检测器可以被主设备所读取。主设备可以读取 VDDAON 引脚的电压和 UWB 模块内部的核心温度信息

定位属性

传输方式

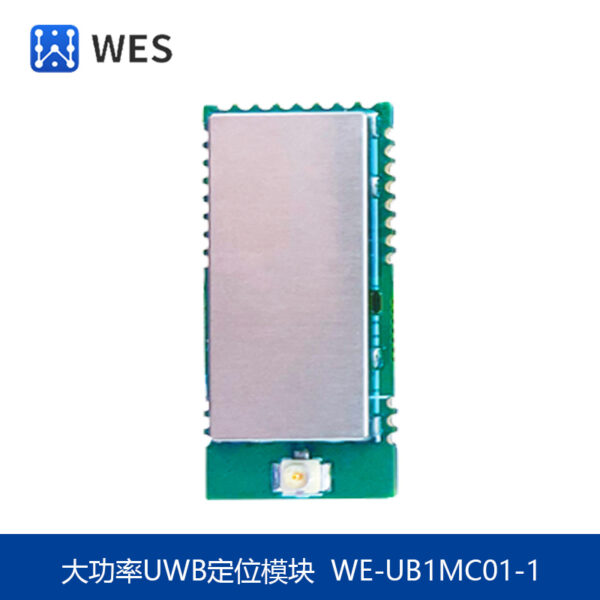

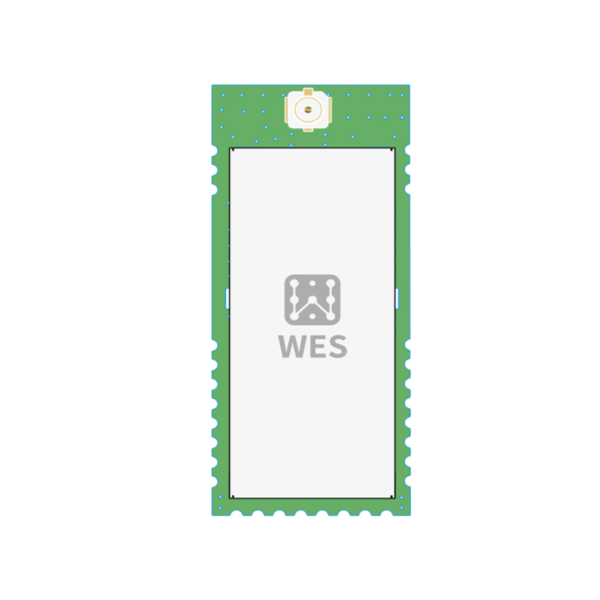

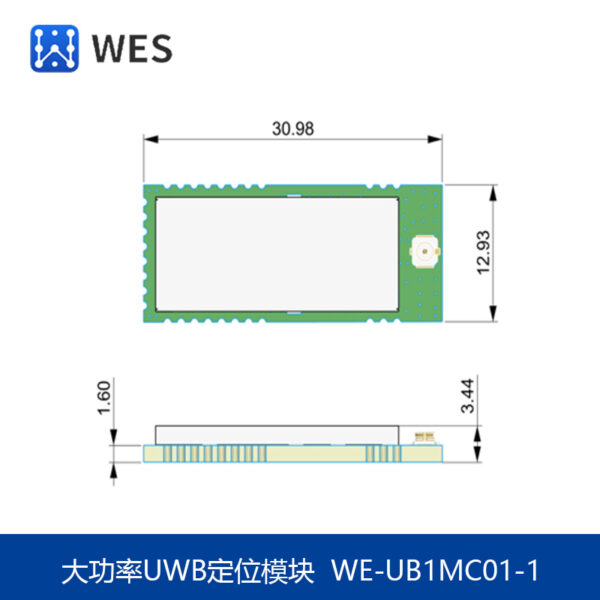

产品外观

产品参数

参数 最小值 典型值 最大值 单位 备注
工作温度 -40 ﹢85
电源电压
VDDAON,VDD3V3
2.8 3.3 3.6 V 正常运行
OTP 编程电压
VDD3V3
3.7 3.8 3.9 V TOP 编程是 VDD3V3 电压必须短时间加到3.8V
GPIO[0-7],WAKEUP
RST_n,SPI_CS_n,
SPI_MOSI,SPI_CLK
3.6 V 3.6V可以应用于这些引脚

产品资料

大功率UWB模块_用户手册_V1.2
