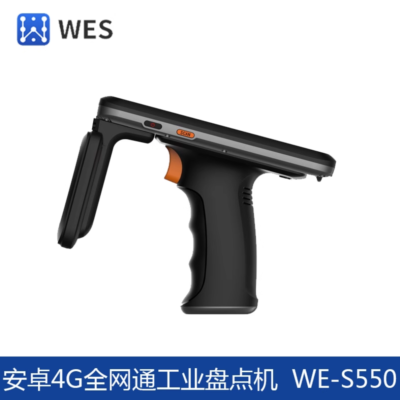

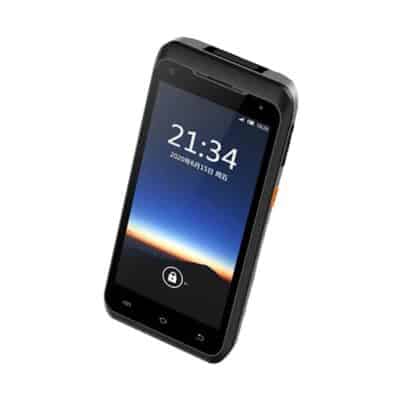

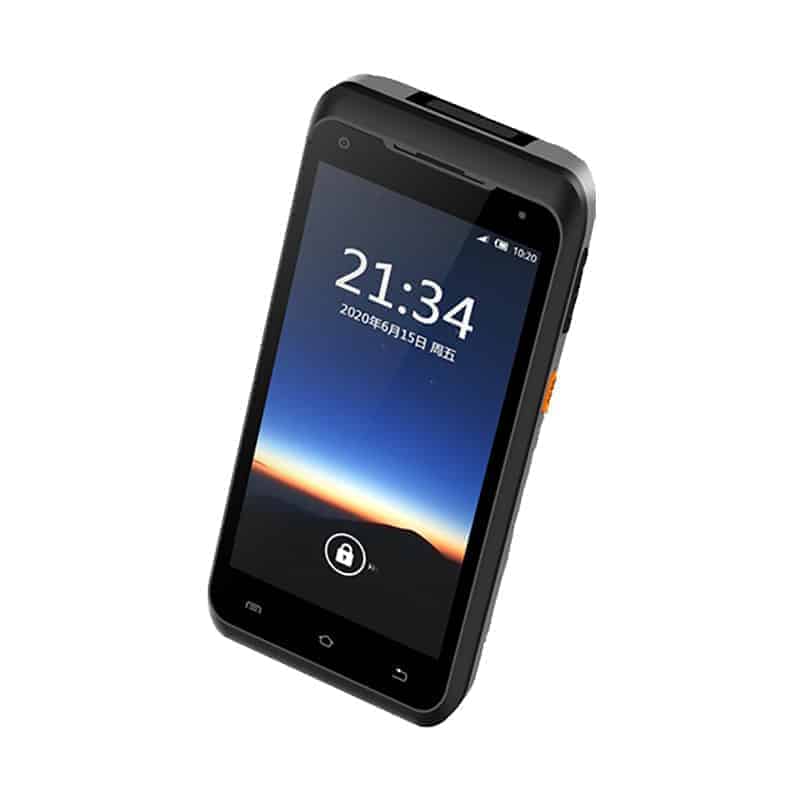

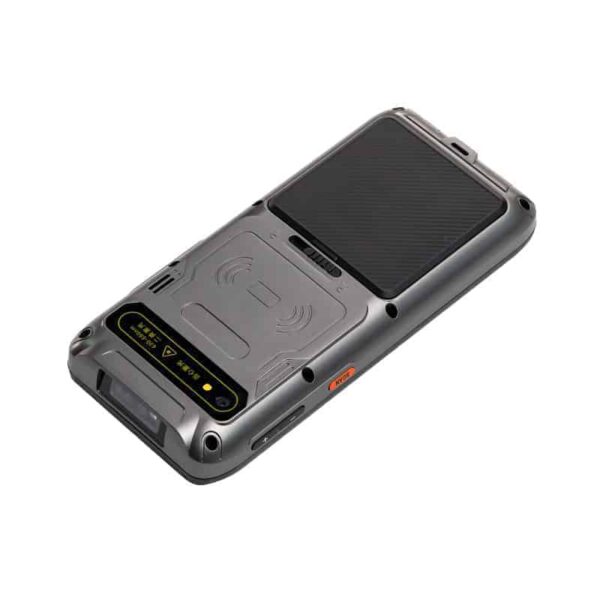

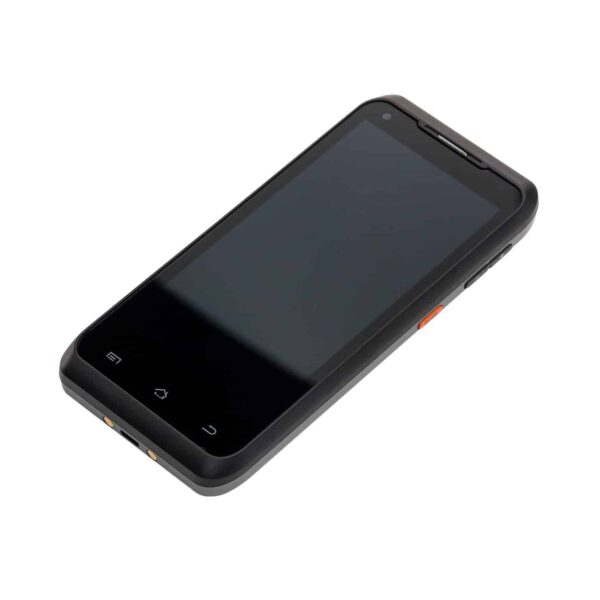

安卓4G全网通工业盘点机 WE-S550

 产品特点

  • 远距离读取电子标签,读卡距离空旷可达100米;
  • 可以主动呼叫各类声光电子标签,快速查找物品;
  • 可以和标签模块建立数传通道,无线传输距离可达200米。
  • 自动对焦双摄像头,后置1300万像素/前置500万像素。
  • 5英寸IPS1440X720工业级电容触控屏,支持多点触控,屏幕防摔;
  • 二维码硬解码激光定位扫描头,支持各种条码类型;
  • 全网通支持TDD-LTE/FDD-LTE、WCDMA、CDMA2000、TD-SCDMA;
  • 采用7V 4500mAh高电压大容量锂电池,不小于350小时超长待机;
  • 特殊结构和外部缓冲设计,具有抗5m高度跌落的可靠性能;
  • IP66密封标准,专为满足企业用户严苛的工作环境要求;

¥3,800

SKU: WE-S550 分类: 标签: , , , ,

产品概述

WE-S550是一款搭载八核高速处理器的安卓智能手持机,可以快速读取附近50米内的所有电子标签,可以让指定的标签发光发声,也可以和标签(模块)建立无线数传通道。我们提供通讯接口和安卓示例代码等开发资源,您可以轻松开发属于自己的物品查找、库存盘点、设备远程遥控、数据无线下载等应用。
在手持机上开发APP连接仓库管理系统,可以通过远距离读标签操作实现仓库的高效实时盘点,可以通过呼叫标签(声光提醒)操作实现物品的快速准确查找。自动化的盘点和查找可以及时发现缺失的物品,减轻工作人员的劳动强度,方便快捷还能防止出错。
在手持机上开发设备管理APP,可以远距离发现并连接远端的设备(已安装标签模块),建立无线数据透明传输通道,下载设备采集数据,修改设备参数,发送设备控制指令

应用行业

被广泛应用在各类人员无法直接接触的设备维护中,比如高压线杆输电监测、湖面水质监控、井下危险气体泄漏检测、森林野生动物抓拍等设备的日常巡查维护工作中。

世电科技ZIGBEE定位技术及应用

标签测距公式

基站接受标签场强跟距离有关

对标签无线信号场强的测量计算出电子标签与天线的距离,距离与无线信号强度间为指数曲线关系

有3个值是需要我们反复测量标定的

1、 L0:标签与读卡器距离为0厘米时的信号强度,测量值为-8dBm。
2、 L1:标签与读卡器距离为40厘米时的信号强度,测量值为-20dBm。
3、 L2:标签与读卡器距离为100厘米时的信号强度,测量值为-30dBm

根据这三个值,推导的公式如下:

由于图表尺寸限制,只显示距离在6米内的对应关系

标签定位原理

安装基站测量标签的大致位置

在仓库、车间的四周安装好定位基站(读卡器)就可以测量出标签的大致位置。在有效范围内每个基站都会得到该电子标签与自己的距离,根据2~3个最靠近电子标签的基站的测试值,便可能得到该电子标签在空间的大致位置。定位精度1~3米

典型应用方框图

设备接入方式

可接入32个485读卡器

可接入16个无线读卡器

人员定位连接方式

运动检测改善标签使用寿命

选择“运动检测”工作模式的电子标签时,标签长时间没有运动时(默认10分钟),标签自动停止工作。这样可以有效节省电量,大幅延长了标签使用的时间。当标签用作人员、车辆的定位时,推荐选择“运动检测”工作模式的电子标签。标签从运动状态到静止状态的检测时间默认为十分钟(可以定制为1~60分钟)。静止状态标签默认不工作(可以定制为慢速工作,1~60秒发一次)。需要定制的和我们客服联系后下单

直接使用手持机查找标签

没有安装定位系统,仍然可以仅使用手持机查找标签。直接在手持机上输入标签ID,或者使用盘点软件将物品的标签ID发送到手持机,手持机启动查找,可以确认标签是否在附近,确认标签初步位置后,让手持机发送指令激活标签,通过声光提醒可以轻松找到标签。方法如下:
打开手持机,进入“查找”页面,输入对应的标签编码,点击“启动”按钮,就可以查找该标签是否在附近。如查找标签在附近,手持机会显示该标签与手持机的的实际距离,你可以根据距离值判断标签的远近,快速确定标签在哪个区域,提高物品查找的效率。

被查找的电子标签发光(不断闪烁),提醒用户标签的位置。如果仍无法找到,可以点击右下方的喇叭按钮,被查找的电子标签会发出“哔 哔 哔”的蜂鸣声音,让你更方便的找到该标签

产品介绍

读卡器及基站

ZigBee

RFID定位标签/读卡模块

基站

基站

基站

基站

基站

基站

提供适应不同行业的读卡器及基站,覆盖半径:100m;平均功耗:<5W;供电:12V

标签

标签

标签

标签

标签

标签

标签

搭配不同尺寸的标签,以适应不同需求,低功耗,远距离,声音效果、LED亮度,防拆,防水等不同特点

软件及接口

免费提供软件;Win7 /Win 10/Win Server 2012 R2;并开放接口供您的应用程序调用

行业应用说明

生产管理系统呼叫标签

将标签定位功能植入生产管理系统,管理系统不仅可以知道标签的位置,必要时,可以直接呼叫标签,让标签发光、发声,通过声光提醒轻松确定物品位置,生产流程更准确、高效。
生产管理系统把呼叫指令发送给标签定位系统,标签定位系统根据标签的当前位置,由离标签最近的基站(读卡器)向标签发送呼叫指令,被呼叫的标签发出声光提醒。

医院设备资产管理

医院资产管理包括:①一般办公设备,指常用的办公与事务方面的设备;②专用设备,是指属于医院所有专门用于某项工作的设备;③药品和陈列品等管理。这些物品多而杂,人工管理起来费时费力,而且每次的盘点都容易出现纰漏

使用世电科技的ZIGBEE定位标签和读卡器,结合软件的流程可以搭配一套完整系统。

更多信息
人员考勤打卡系统

很多工厂和企业为了安全的需要,要求工作期间肩部允许携带手机进入工作场所,但又需要信息及时和准确的发送到工作人员;世电客户研发的LCD标签,专门用于人员考勤和智能打卡功能;整个系统可以提供无感打卡、轨迹重放、人员呼叫、危险通知;并提供数据接口,客户可以实现与微信的数据互通;让用户可以在标签上接收微信的短信信息。

仓库管理系统

仓储物品3米精确定位系统采用zigbee组网技术,基于zigbee技术实现人员卡精确定位,定位精度可达1-5m。系统覆盖范围广,单个基站可以实现100m信号覆盖,并可以支持无限极基站级联,适应各种仓库状况布设要求

更多信息
隧道工地管理系统

在隧道工程的施工建设过程中,安全管理始终是各施工单位非常关注的问题;世电基于自有ZIGBEE定位技术和UWB定位技术,提供隧道项目中多种性价比较高的解决方案;已经实施的案例在人员打卡、人员数字的统计、过程监控得到充分的验证和客户良好的反馈。

定位属性

规格书

项目 规格 参数


系统

操作系统 Android8.1
CPU ARM Cortex-A53 64位8核处理器(2.0GHz)
RAM 2G(可升级到4G)
FLASH 16G(可升级到64G)




液晶屏

分辨率 1440×720
显示区域 124mm×62mm(5.5寸)
显示比例 16:9
显示亮度 400 nits
可视角度 70度
触摸屏 多点电容触摸


摄像头

像素 后置1300万 / 前置500万
光圈 F/2.4自动对焦
补光 高亮补光灯


锂电池

容量 4500mAH@3.7V
充电电流 0.5 C
充电次数 不少于2000次




数据通信

WIFI 支持802.11a/b/g/n协议
蓝牙 支持蓝牙2.0/3.0/4.1协议
中国移动 4G:TDD-LTE;3G:TD-SCDMA;2G:GSM
中国联通 4G:TDD-LTD/FDD-LTE;3G:WCDMA;2G:GSM
中国电信 4G:TDD-LTD/FDD-LTE;3G: CDMA2000;2G:GSM
GNSS 支持北斗、GPS、Galileo、Glonass


条码扫描

一维码 硬解码,支持EAN码、39码、交叉25码、UPC码、128码、93码,ISBN码,及Codabar等
二维码 硬解码,支持PDF417、MicroPDF417、QR Code、Code 49、Code 16K、Code One等


外观结构

尺寸 170mm*78mm*23mm
重量 小于400g


工作环境

温度 -40℃~ 85℃,
湿度 小于95%(无凝结)
防护等级 IP66

型号和配件

Block "zigbeegtx" not found

使用说明

常用功能

1、屏幕截图
按住【电源键】+【音量-(降低)键】1秒钟

2、USB下载安装APP

将手持机使用USB连接线连接到电脑,手机桌面【顶部下拉】操作,找到“Ardroid系统,正在通过USB为此设备充电”提醒,点击该提醒,选择“USB的使用方式为:传输文件”,如图所示

电脑会出现一个盘符为“DSH-550”的U盘,将安装APP拷贝到该U盘即可。
在手机上打开“文件管理器”找到安装文件,点击安装就可以了。



3、显示所有已打开的APP
双击手持机桌面下边中部的【HOME】按键,可以显示所有已经打开的APP,你可以清除不必要的APP,释放系统资源。

远距离读卡测试

  1. 打开“远距离读卡”APP,点击“开始盘点”按钮,就可以看到手持机读到的所有电子标签
  2. 可以读出的标签的“电量”、“无线信号强度/参考距离”、“读到的次数”等详细信息。
  3. 点击右下角的“呼叫查找”和“数据透传”按钮,可以进行“呼叫指定的标签”、“和标签模块进行数据透传”的测试。
  4. 选择好提醒的模式,在编辑框中输入标签ID,点击“启动呼叫”就可以了。
  5. 可以看到指定的标签发出声光提醒,APP也会显示该标签的距离(信号强度)。

数据透传功能

使用数据透传功能可以远程发现和控制设备

.

测试准备:
准备好FB-M03标签模块开发板(200米数据透传),或者FB-M81标签模块开发板(50米数据透传),将开发板用USB线接入电脑,运行开发板测试软件。
步骤如下:
1、 启动有数据透传功能的标签模块(FB-M03、FB-M81)开发板,设置好ID。
2、 在读卡测试中,能读到该标签模块ID。进入“数据透传”测试页

3、输入标签ID,点“透传切换”按钮就可以和标签模块建立数传通道了

在手持机上发送数据会被标签模块(测试软件)收到。标签模块(测试软件)发送数据也会被手持机收到。
不间断的数据来往会保持数传通道,双向/单向数据停止,手持机和标签模块都会从透传模式自动退出。手动点击“退出透传“后再点“透传切换”可以继续透传测试。

资源支持

产品的规格书资料(PDF文档)

安卓4G全网通工业手持机FB-S550产品二次开发协议

安卓4G全网通工业手持机FB-S550产品手册

视频演示
