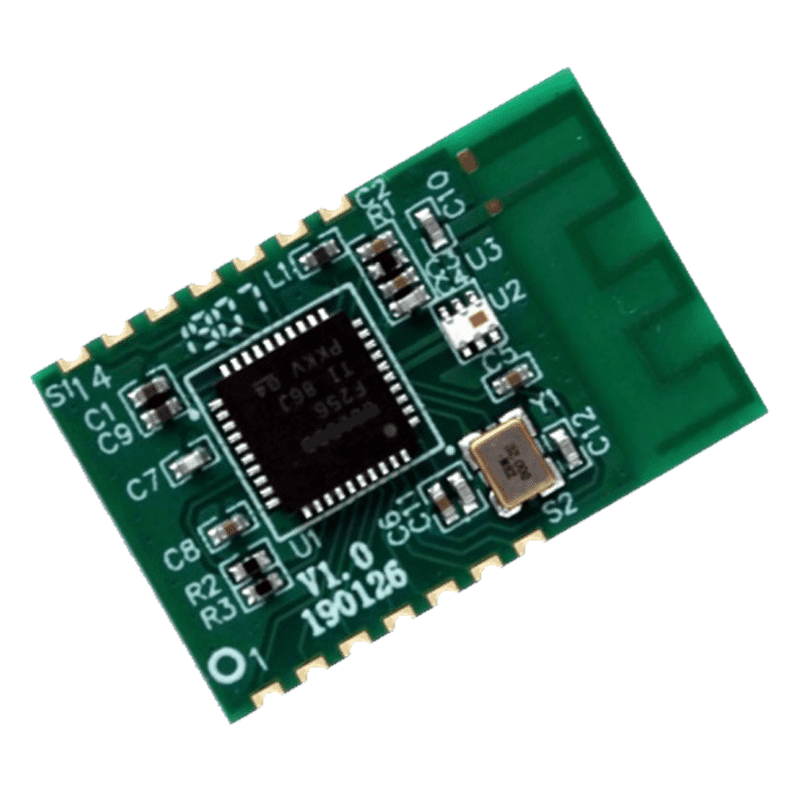

产品特点
◆邮票孔封装、小尺寸PCB天线方便生产集成。
◆无线发射距离空旷可达100米，发射电流不超过30mA。
◆使用串口可以设置标签ID、发送周期、采样频率等参数。
◆模块平时处在睡眠模式，睡眠电流低至1uA。
◆有1路电压模拟量和4路开关量数据采样接口。
◆支持反向呼叫，可以实现设备的声音、灯光等提醒操作。
◆可提供USB评估板连接到电脑，方便用户二次开发。
◆2〜3.6V宽电压供电，有欠电提醒功能。
◆模块工作在-40°C 〜+85°C工业级温度范围。
¥38
商品概述
为方便客户快速开发自己的电子标签，我们将电子标签的核心功能制成邮票孔封装的模块，模块尺寸仅16mm╳25mm，板载PCB天线。
用户只要在自己的设备上贴装电子标签模块，就可以轻松拥有发送标签ID的能力，实现远距离对设备进行搜索和定位。电子标签模块不仅可以发送标签ID，而且可以采集1路模拟量和4路开关量信号，将连接的传感器测量数据通过无线发射出去。
电子标签模块全程低功耗运作，一颗CR2032纽扣电池就可以连续工作一年。模块内部集成了发送天线单元、低噪声信号放大单元、电量测试单元，无线最远发送距离可达100米。
电子标签模块有单向和双向两个版本，双向版本不仅可以发送标签数据，而且可以接受读卡器的呼叫请求，发出声音、灯光等提醒信息。与单向版本比较，双向版本在耗电方面略有增加约20%。
| 重量 | 0.01 克 |
|---|---|
| 定位属性 |
规格书
| 项目 | 规格 | 参数 |
|
无线接口 |
载波频率 | 2.4GHz |
| 调制方式 | QPSK（四相相移键控） | |
| 控制协议 | IEEE 802.15.4 | |
| 发射功率 | 4.5dBm | |
| 传感器接口 | 模拟量 | 电压 0~1.15V，12位。 |
| 开关量 | 无源干接点，4路。 | |
| 控制接口 | 开关量 | 输出高/低电平（仅双向版本支持） |
| 设置串口 | 电平 | TTL |
| 波特率 | 115200bps | |
| 电源 | 电压 | 2.0V~3.6V |
| 电流 | 发射小于30mA，睡眠小于1uA。 | |
| 外观结构 | 尺寸 | 16mm╳25mm |
| 厚度 | 2.5mm | |
| 工作环境 | 温度 | -40℃~ 85℃, |
| 湿度 | 小于95%(无凝结) |

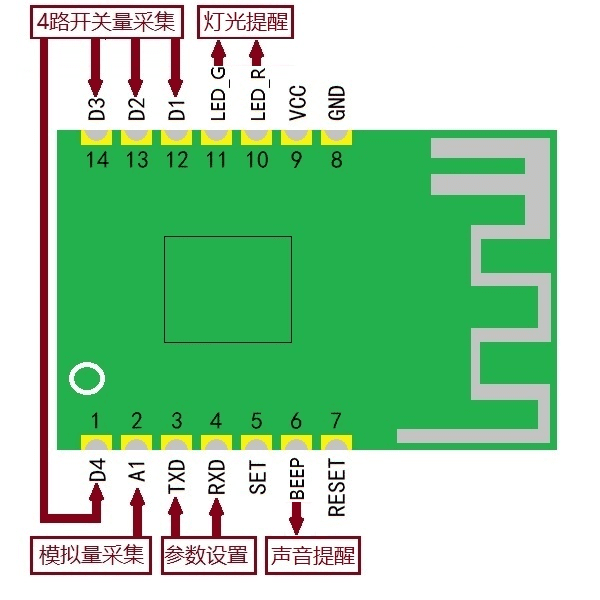

管脚描述
| 管脚编号 | 名称 | 说明 |
| 1 | D4 | 开关量信号输入（第4路） |
| 2 | A1 | 模拟量信号输入（第1路） |
| 3 | TXD | 设置串口（输出） |
| 4 | RXD | 设置串口（输入） |
| 5 | SET | 设置控制（高电平进入设置状态） |
| 6 | BEEP | 声音提醒（输出，仅双向版本有效） |
| 7 | RESET | 复位引脚（低电平有效） |
| 8 | GND | 电源（负） |
| 9 | VCC | 电源（正） |
| 10 | LED_R | 灯光提醒（红色），电量欠压。（输出，仅双向版本有效） |
| 11 | LED_G | 灯光提醒（绿色），电量正常。（输出，仅双向版本有效） |
| 12 | D1 | 开关量信号输入（第1路） |
| 13 | D2 | 开关量信号输入（第2路） |
| 14 | D3 | 开关量信号输入（第3路） |
相关图纸

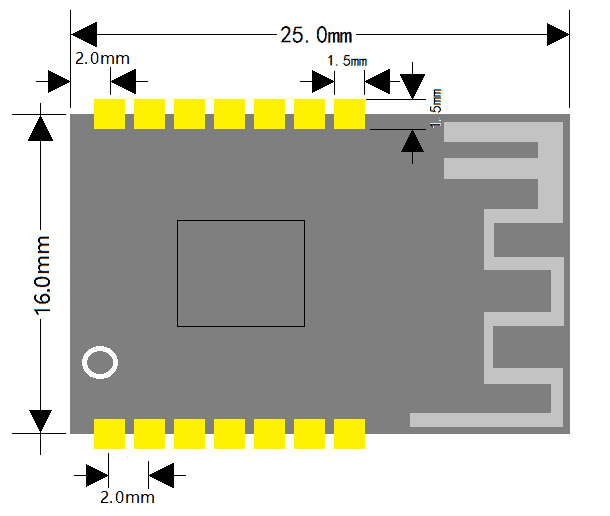

封装尺寸

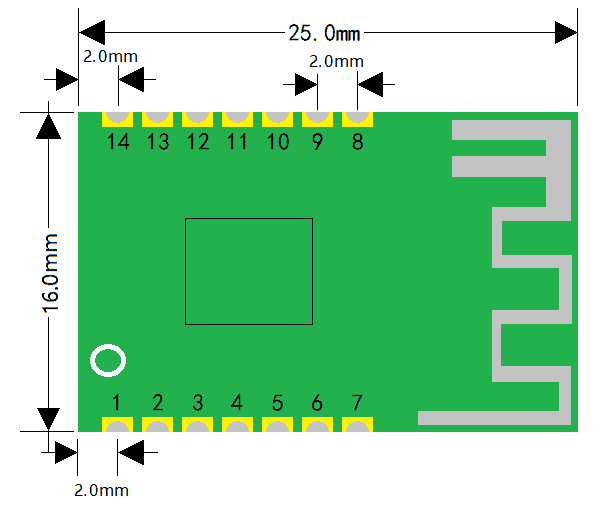

设计底板封装时，只需要在邮票孔管脚对应位置放置一个1.5mm*1.5mm的方形焊盘即可。如下图所示：
