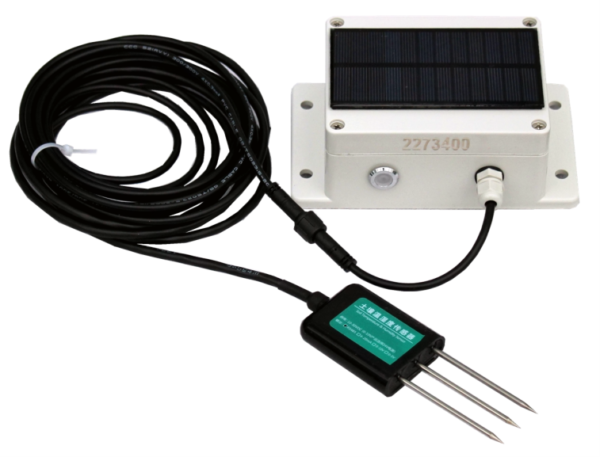

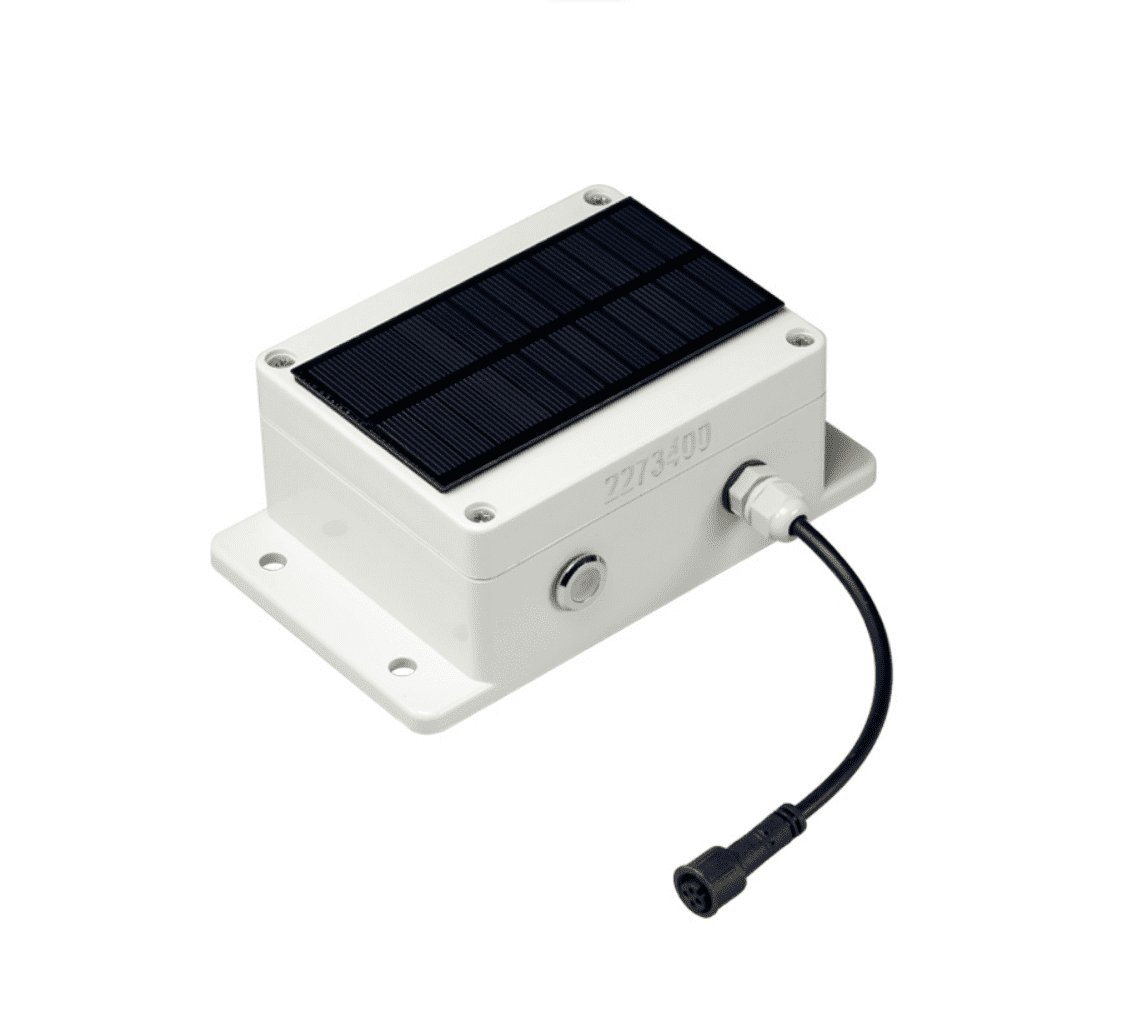

光伏无线传感器变送器WE-LOST85

产品特点

RS485通信接口可以接入各类传感器，可提供定制开发。
使用太阳能电池板供电，无需外接电源适配器。
使用活性炭锂离子电容器作为储能电池，比传统锂电池更安全。
350mAH储能电池，可以保证完全无光200小时的用电需求。
储能电池高低温性能优越（-40℃～85℃），可使用在各种严酷环境中。
无线发射功率160mW，与网关的通信距离最远可达2000米。
无线频段采用433MHz全球开放微波频段，无需申请和付费。
实时上报电池电量，特殊状况无法太阳能充电，可用电源应急充电。
红绿双色防水指示灯，绿灯闪表示发送成功，红灯闪表示发送失败。
内部拨码开关可以设置发射周期，最短1分钟，最长4小时。
外壳使用ABS工程塑料，防护等级IP65，可户外长时间淋雨。
外形为长方体 115mm*90mm*55mm，重量260克

¥160

分类：数据采集标签： Lora, 太阳能

产品概述

WE-LOST85变送器可以连接各种类型的传感器，包括土壤温湿度、空气温湿度、土壤电导率（盐碱化）、氨气、硫化氢气体、甲醛气体传感器等。变送器使用太阳能供电，通过LoRa无线将传感器数据送到变送器网关，无线距离在空旷条件下可达2公里。最后，传感器数据经由变送器网关送达到数据应用服务器，服务于智慧农业、智慧养殖、污染治理等各个行业。
变送器使用太阳能供电，晴天光照5小时可以从欠电恢复到满电，满电后如果天气一直阴雨（白天有少量充电），变送器可持续工作15天。变送器通过RS485线缆和传感器连接，通信距离不少于500米。
变送器IP65防水等级，可户外长时间淋雨，可以工作在-40℃～85℃温度范围的各种严酷的环境中。

接口及连接方式

网络拓扑

注意事项

1）将变送器安装在太阳光能照射到的地方。
2）不要将其放在金属较多的地方。
3）不要将其放在密闭的空间内。
4）不要放在有腐蚀性物品附近。
5）请在其正常的工作温湿度下使用。
6）检修不得随意更改产品元器件的参数，规格，型号。

常见问题

指示灯为什么不闪？

变送器默认每5分钟上报一次数据，上报成功，闪一下绿灯，上报失败闪一下红灯。指示灯一直不闪，说明变送器电池没有电了。

解决方法如下：

将变送器放到太阳光下照射一段时间（半小时即可）。
或者打开变送器上盖，使用配套的5V电源适配器对变送器进行应急充电。充电时，电源适配器指示灯为红色，充满电，指示灯转成绿色

充了电，灯还是不闪，怎么办？

晴天光照超过半小时，或者充电器充电超过10分钟后，观察指示灯5分钟以上，如果灯还是不闪，请开盖按复位按键，复位一下电路板。

按复位按键后，可以看到指示灯按“红绿红绿”闪四下，再等15秒后，变送器会做第一次数据采集和发送，观察指示灯，绿灯闪表示发送成功，红灯闪表示发送失败。指示灯闪烁正常，则设备正常，请继续充电。
指示灯一直不闪，则设备故障，请返厂保修。

如果更改发射的频率？

拨码盘有【1】、【2】、【3】、【4】共4个拨码位，拨码往上，值为“1”，拨码往下，值为“0”。拨码盘对应的发射频率如下

速记公式
A、0/0/0/0 为1分钟
B、0/X/X/X，公式为：5*X/X/X分钟。比如 X/X/X为1/1/0（十进制6），5*6=30分钟。
C、1/X/X/X，公式为： 30*（X/X/X+1）分钟。比如 X/X/X为1/1/0（十进制6），30*（6+1）=210分钟（3.5小时）。

拨码位【1】	拨码位【2】	拨码位【3】	拨码位【4】	十进制值	发射频率
0	0	0	0	0	1分钟
0	0	0	1	1	5分钟
0	0	1	0	2	10分钟
0	0	1	1	3	15分钟
0	1	0	0	4	20分钟
0	1	0	1	5	25分钟
0	1	1	0	6	30分钟
0	1	1	1	7	35分钟
1	0	0	0	8	0.5小时
1	0	0	1	9	1小时
1	0	1	0	10	1.5小时
1	0	1	1	11	2小时
1	1	0	0	12	2.5小时
1	1	0	1	13	3小时
1	1	1	0	14	3.5小时
1	1	1	1	15	4小时

是否需要修改无线发射频段？

变送器的无线频段必须和网关保持一致才能正常通信，一个区域，如果部署了多台网关，则不同的网关需要工作在不同的无线频段上。以下两种情况需要增加网关（其他无线频段）
A、2公里范围内已经部署了其他网关。
B、网关接入变送器的数量已经超过上限（网关每分钟最多能接收200次数据上报）。比如，变送器设置为每5分钟上报一次数据，则网关能接入的变送器数量上限为5*200 = 1000（个）变送器。网关接入的变送器数量超过1000个时，需要增加网关。

通过以上分析可知，通常情况下，无需部署多个网关，变送器的无线发射频段工作默认“0”频段即可，无需更改。

如何修改无线发射频段？
