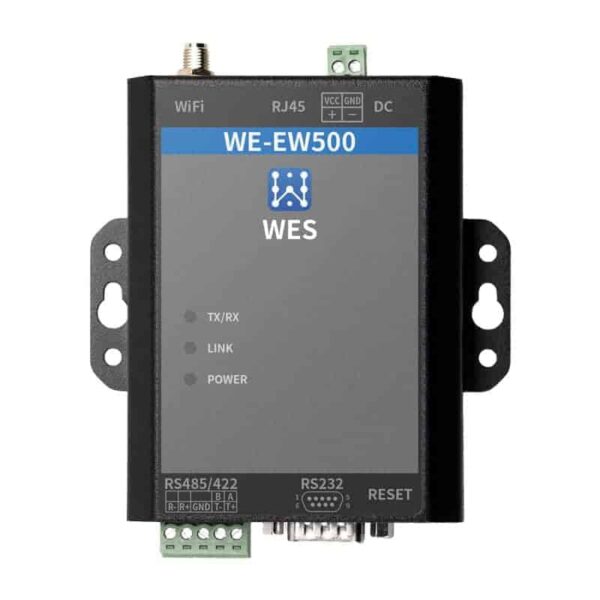

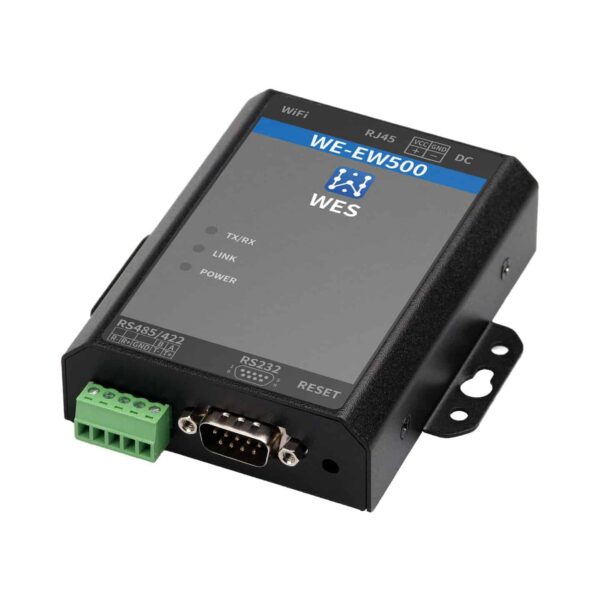

工业三合一串口服务器 WE-EW500

 产品特点

  • 性能稳定的 ARM/72MHz 芯片
  • 实时性强的 uCos 系统
  • 支持 RS485/RS422/RS232 三种串口类型选择
  • 支持宽电源 5-35V 输入
  • 支持 TCP-Clinet,TCP-SERVER,UDP,UDP 广播等基本协议
  • 支持 Modbus 网关,Modebus-RTU 和 Modebus-TCP 互转
  • 支持无线漫游
  • 支持 AP BSSID 过滤
  • 支持 APSTA
  • 支持 Modbus 网关
  • 支持以太网转 WiFi 的网桥功能
  • 支持 UDP 远程读写参数
  • 支持 WEB 配置参数

¥189

SKU: WE-EW500 分类: 标签: , , , , ,

产品概述

EW500 串口服务器提供了一种 RS485 和 TCP/IP 之间协议转换的产品,满足工业产品串口到以太网、WIFI 两种数据传输通道的解决方案,本产品集成了 MAC等以太网硬件协议,集成了 TCP/IP 协议栈、10/100M 以太网收发器、高速串口、RS485 等丰富的硬件接口,并且基于 uCos 操作系统, 产品包含了 web 网页,可以方便的配置、监控和调试。硬件接口满足国标要求,可抗各种电磁和变频干扰,ESD 方面支持空气放±20KV,接触放电±8KV

主要应用领域

远程串口设备监控
工厂机床生产监控
安防领域
工业传感器和控制器
消防领域
医疗设备监控
智能电表和水表
串口数据采集器
智慧农业管理
智慧交通管理



规格书

产品规格书

分类 参数
系统信息
处理器/主频 ARM/72MHz
Flash 512k
操作系统 uCos
以太网接口
端口 1 RJ45
接口标准 10/100M Base-T 自动协商
保护 电源防接反
静电:8KV 接触放电,20KV 空气放电
浪涌:差模 4KV,共模 6KV
网络变压器 集成
网络协议 IP,TCP,UDP,DHCP, Modbus 网关协议
无线接口
无线标准 802.11 b/g
频率范围 2.412GHz-2.484GHz
网络模式 STA/AP
安全类型 WEP/WPAPSK/WPA2PSK
加密 WEP64/WEP128/AES
802.11b:+20dBm(Max)
发射功率 802.11g:+18dBm(Max)
802.11b:-91dBm
接收灵敏度 802.11g:-85dBm
天线 内置:3dBi
串口
端口数 1 RS232/RS485/RS422
接口标准 RS485/422:5.08mm 接线端子,RS232:DB9 针
数据位 8,7,6
停止位 1,2
校验位 None,Even,Odd,Mark,Space
波特率 1200 bps~460800 bps
流控 无流控
软件
网页配置 Http 网页配置
配置方式 Web 网页
固件升级 串口+网页
基本参数
尺寸 100.5mm x 76mm x 27mm
工作温度 -40 ~ 85°C
保存环境 -45 ~ 105°C, 5 ~ 95% RH(无凝水)
输入电压 5~35VDC
工作电流 ~200mA
功耗 <700mW

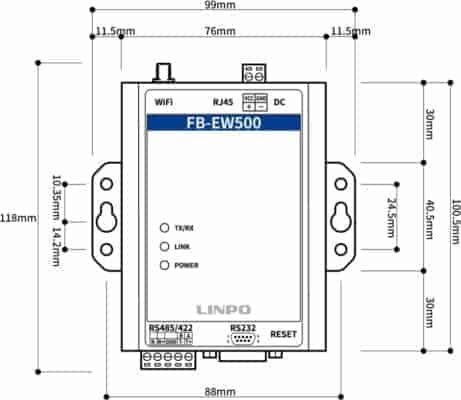

图纸

机械尺寸图

硬件接口

EW500 多功能串口服务器是串口设备联网功能的完整解决方案。
通过以太网或者光纤及 WiFi 连接 EW500 串口服务器进行数据传输,使得产品整合非常容易,本产品符合 EMC Class B 安全等级,可以通过各个国家相关的认证测试。

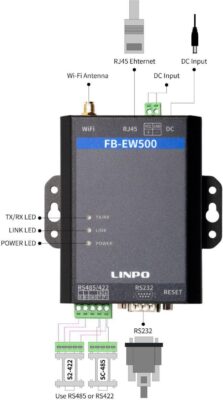

接口定义


功能 名称 描述
外部接口 RJ45 网口 10/100M 自适应 Ethernet 网口
WIFI SMA 接口
RS485/RS422/R232 RS485-1 串口,RS485-2 串口
DC input 直流 5-36V 输入
LED 指示灯 Power 电源指示等
亮:设备有电源输入灭:设备无电源输入
Link 系统指示灯
快闪:有终端连接慢闪:无连接
TX/RX 数据收发指示灯 快闪:有数据收发慢闪:无数据
按键 RESET 恢复出厂值

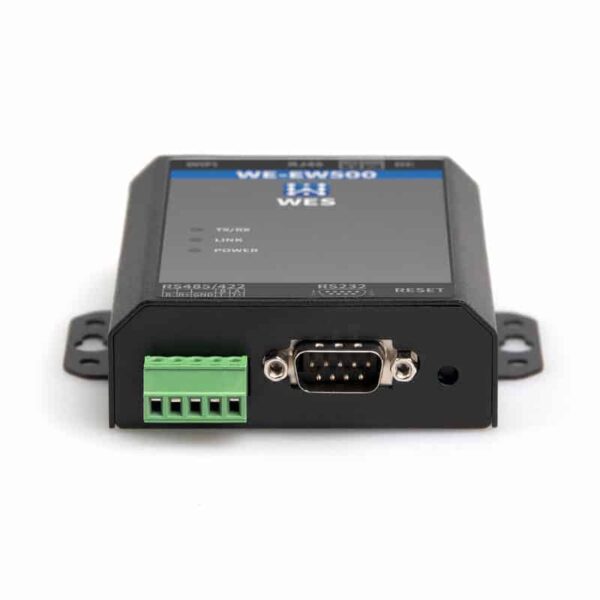

RS485 接口说明
RS485 有引出线分别是A(data+)和B(data-),和设备 RS485 连接时A(+)接A(+), B(-)接 B(-)。
本产品可以带 32 个终端 RS485 设备,特殊型号可以带 255 个终端 RS485 设备。最长通信距离 1200 米。RS485 终端电阻为 120 欧姆,一般在超过 300 米的布线的时候才有必须使用终端电阻。注意布线时,A+和 B-必 须是一对铰在一起的双绞线,以减少信号干扰

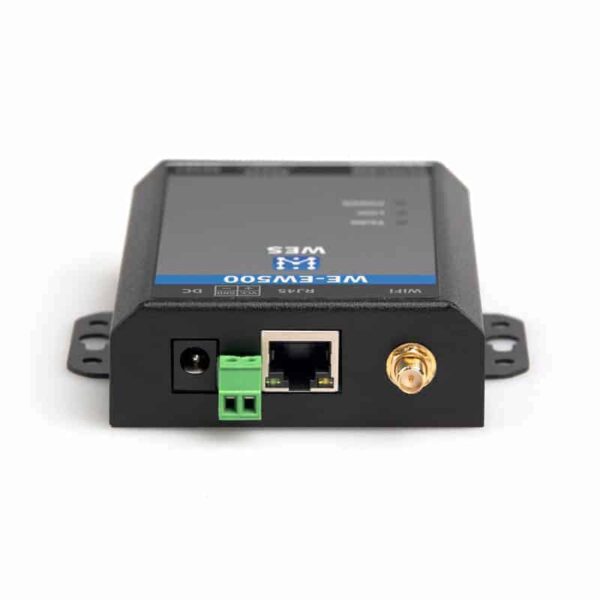

RJ45 接口说明
本设备网口是 10M/100M 自适应的,网口定义如下

出厂默认

Web 的登录用户名 admin
密码 123456
有线默认 IP(静态) 192.168.4.1
无线默认 IP(静态) 192.168.2.1
默认 WiFi 名称 SimpleWIFI_XXXX

资源支持

FB-EW500用户手册V1.2
